上百引脚器件怎么画？利用AI秒建立创EDA复杂器件原理图库

前言

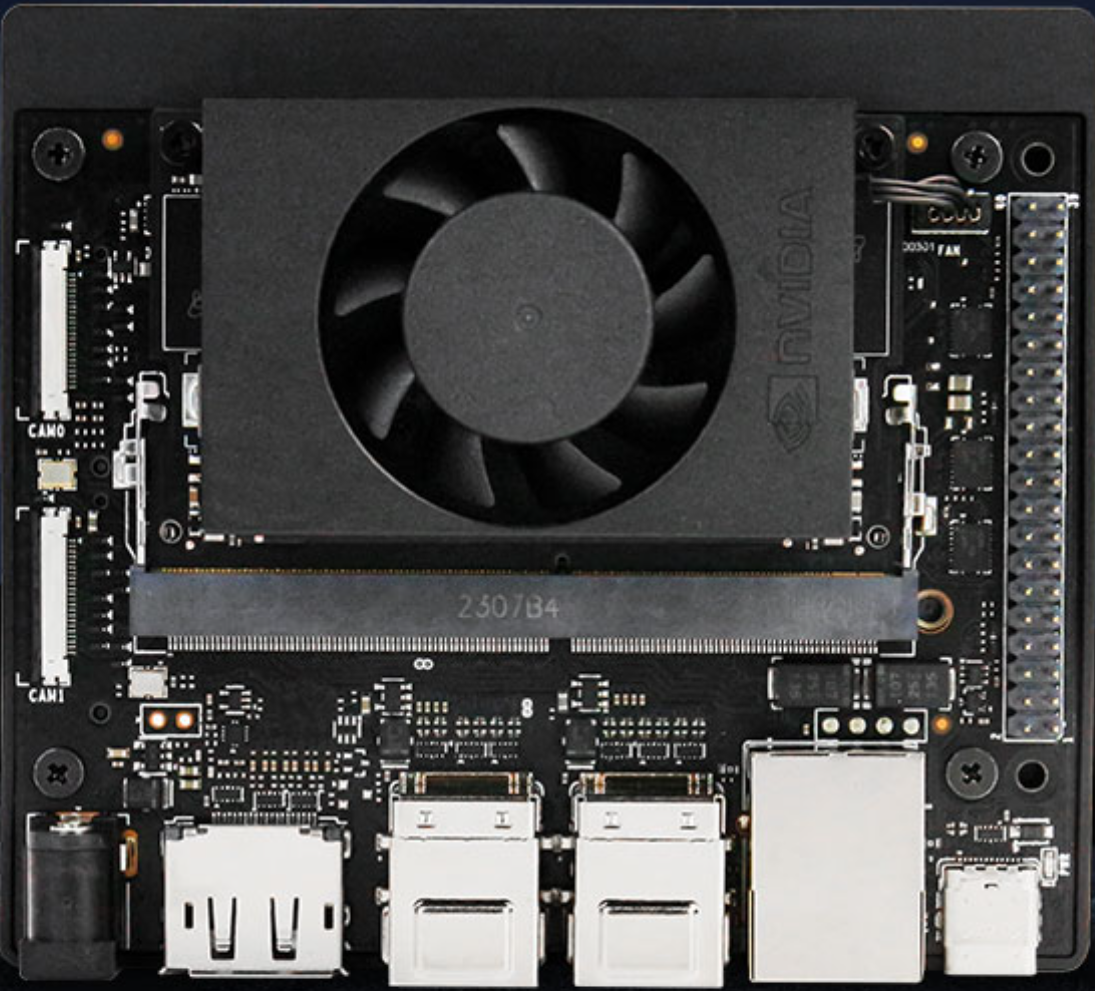

这是NVIDA的Jetson Orin Nano，我要画它的底板

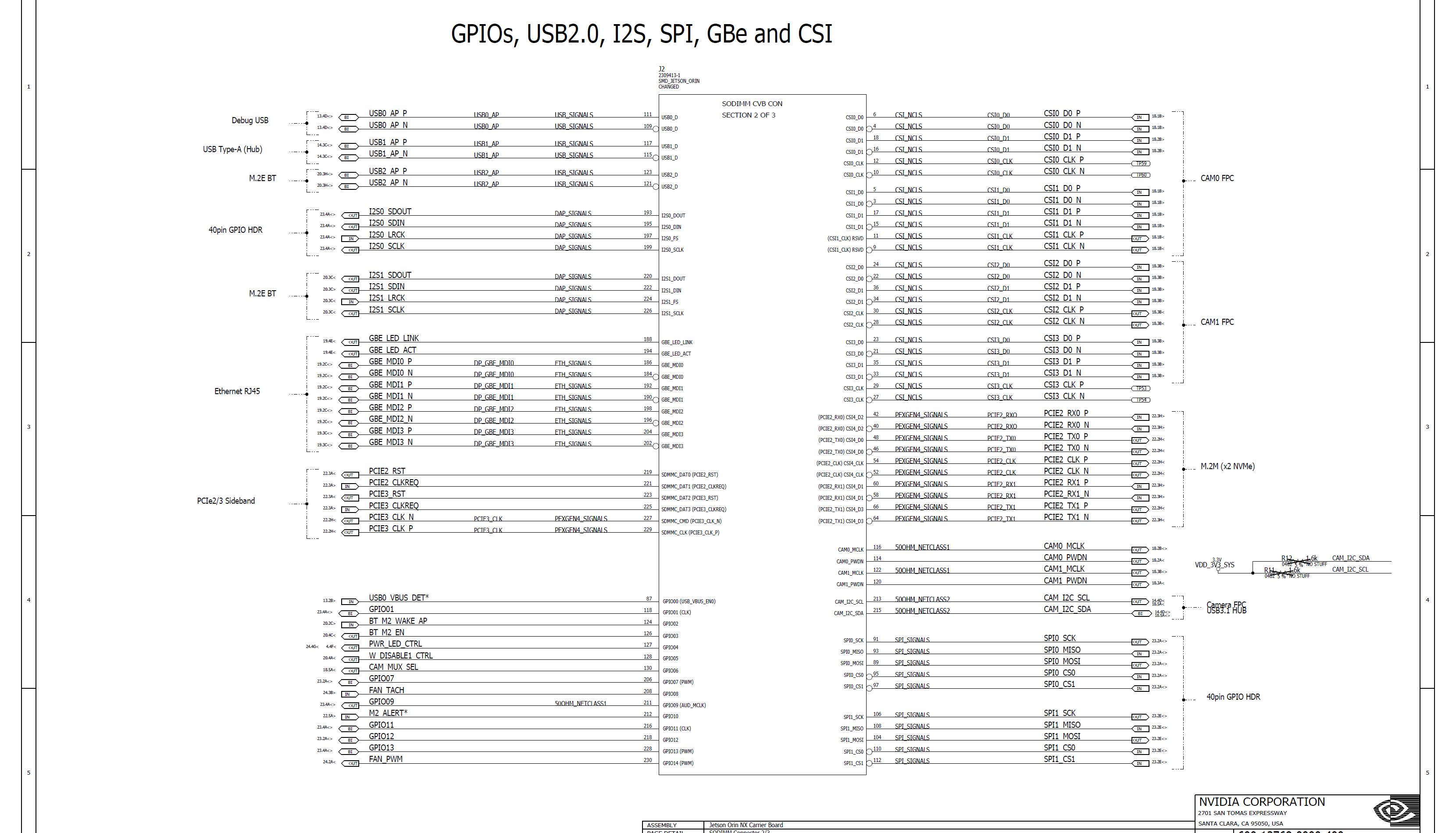

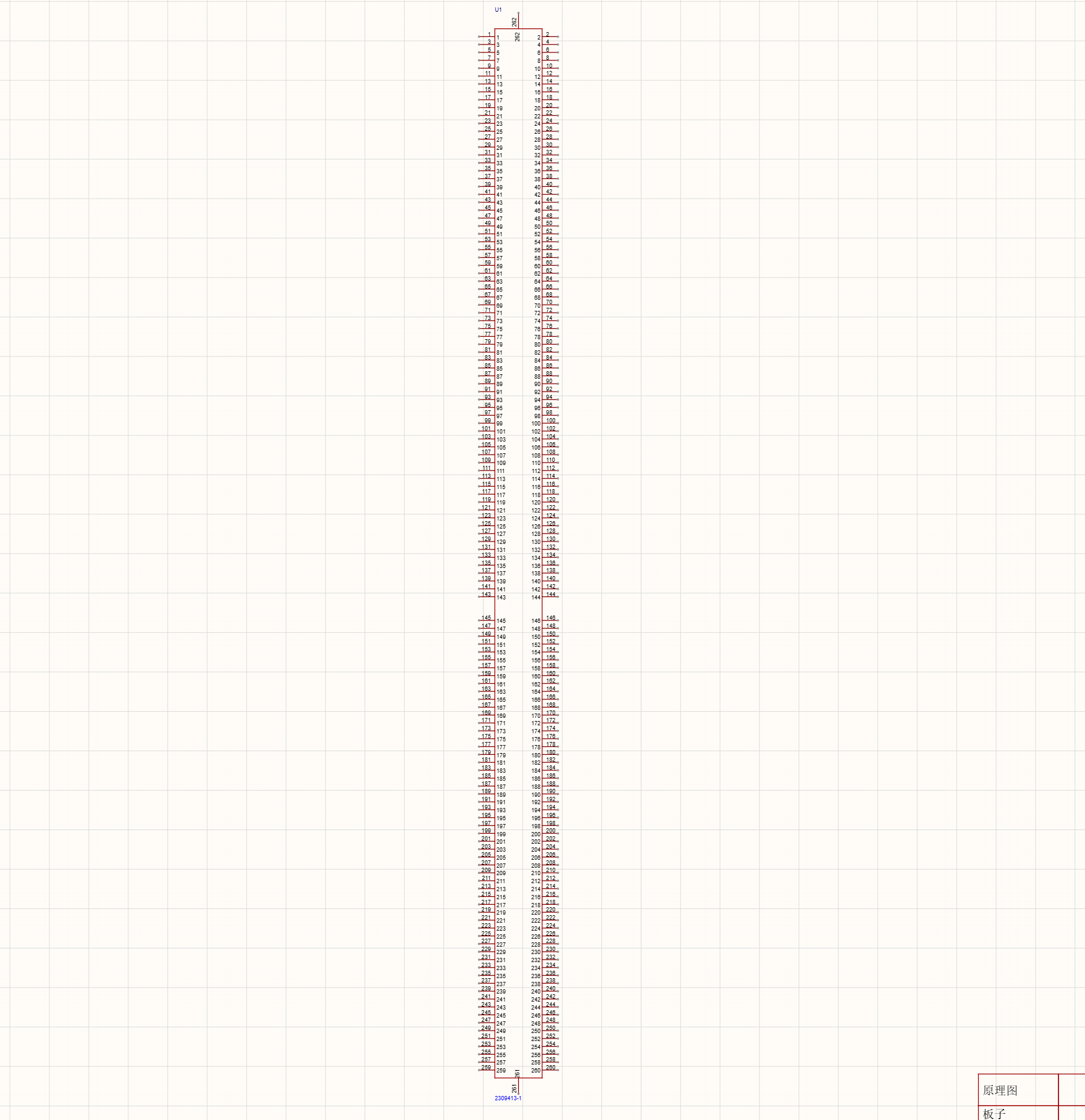

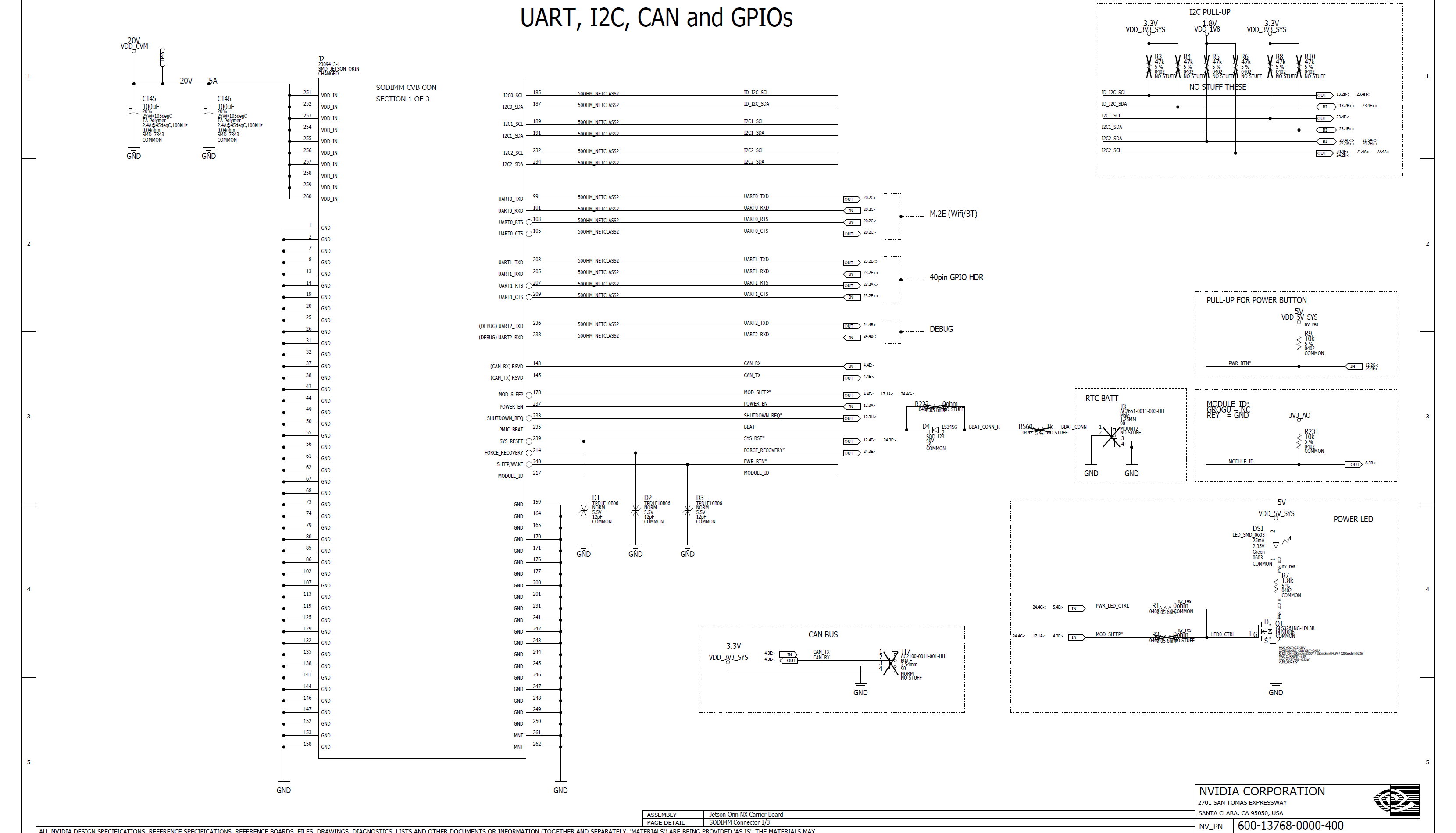

看了官方的参考原理图，发现官方核心板和底板的连接是使用了TE Connectivity 2309413-1，它有260个引脚，但是立创EDA的元器件库里面的这个器件原理图是一个完整的

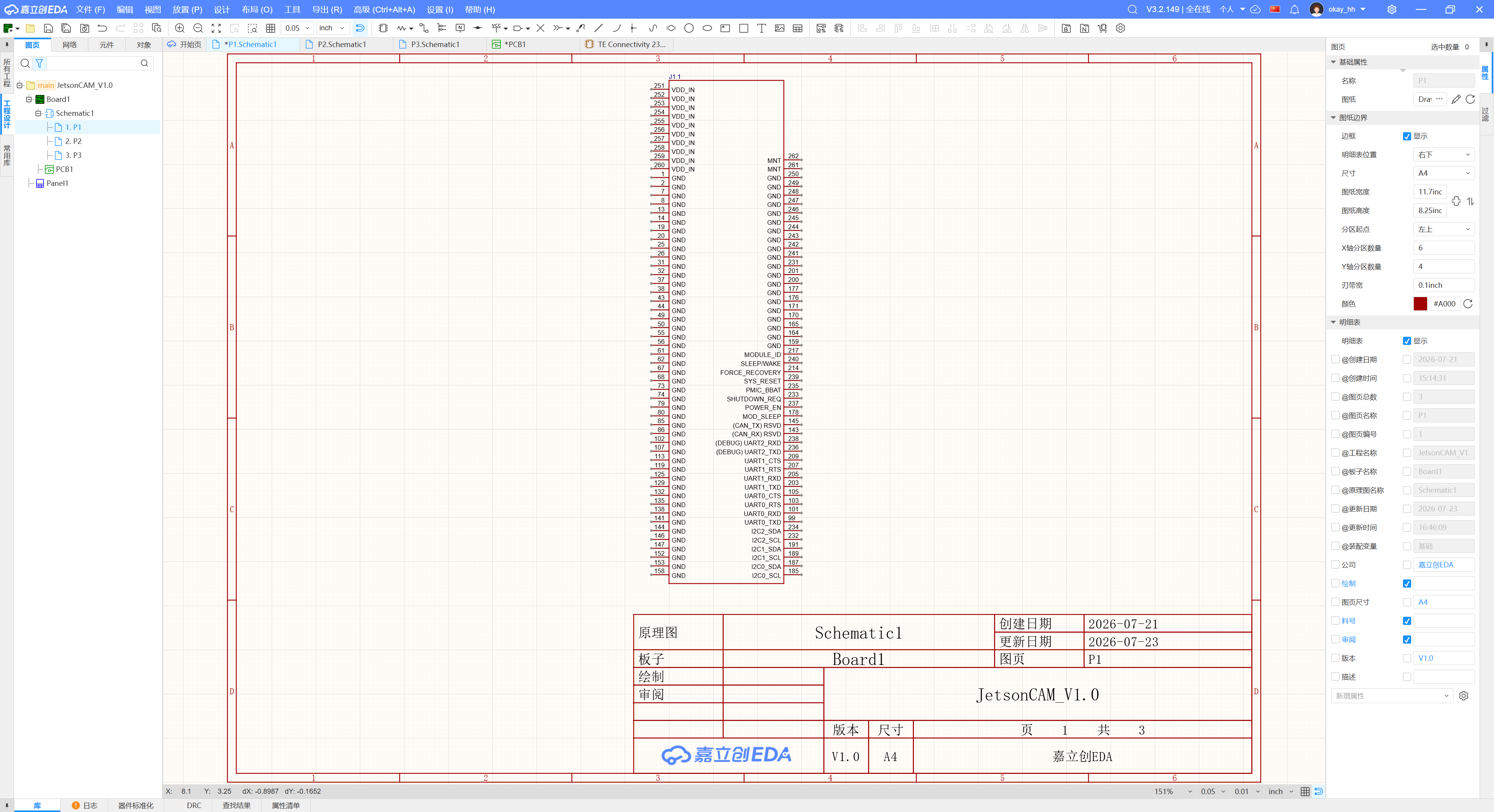

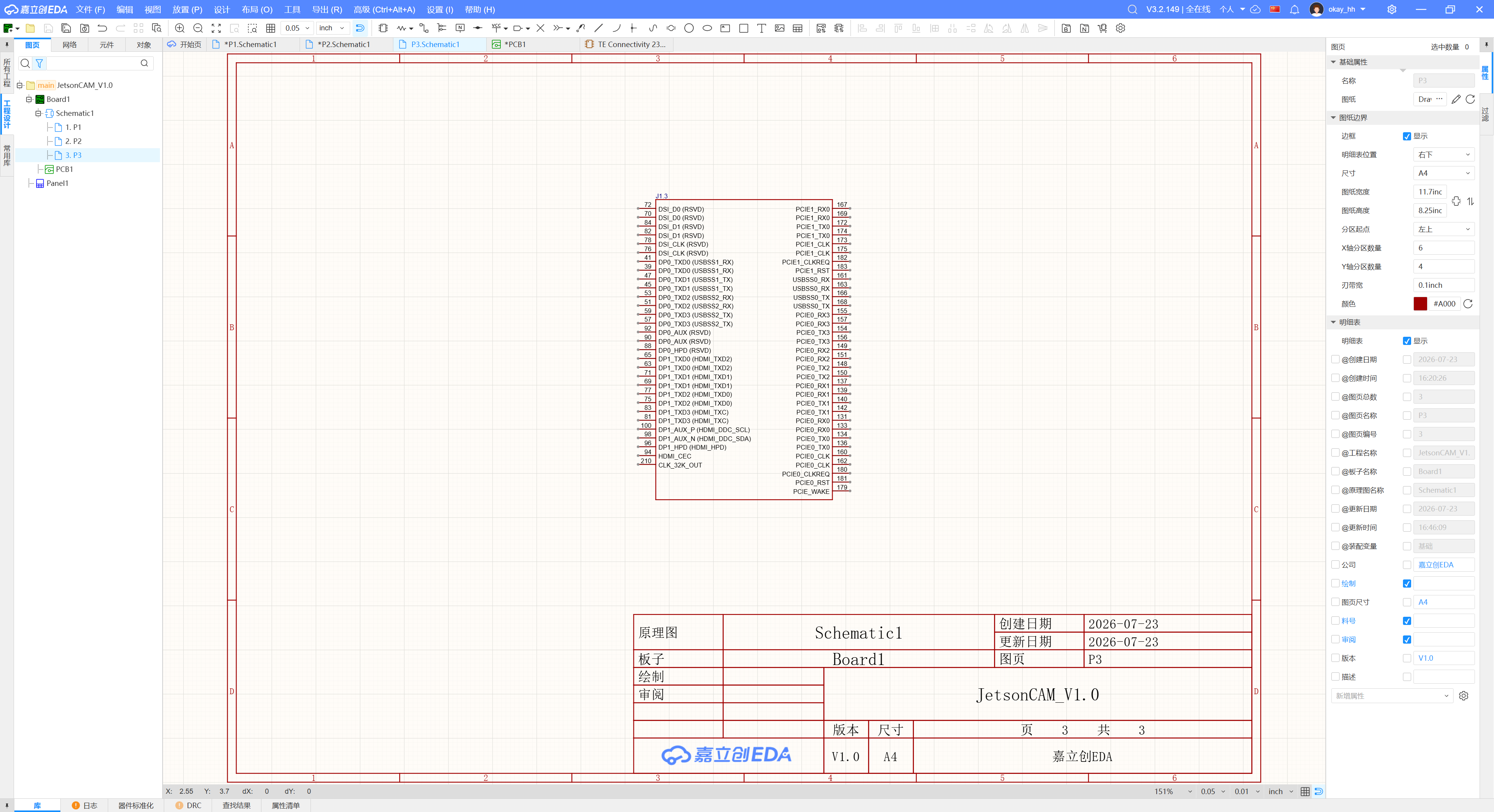

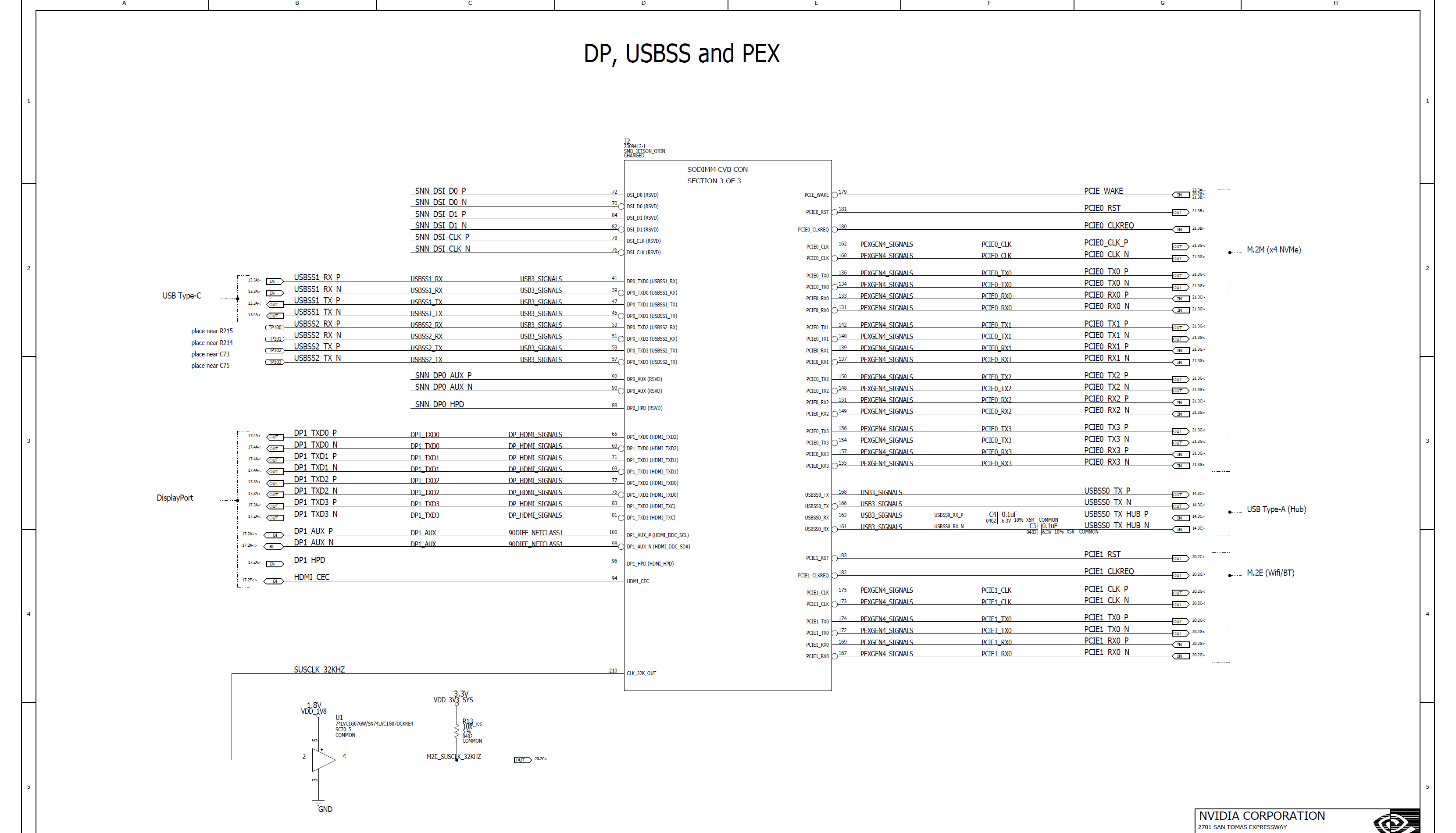

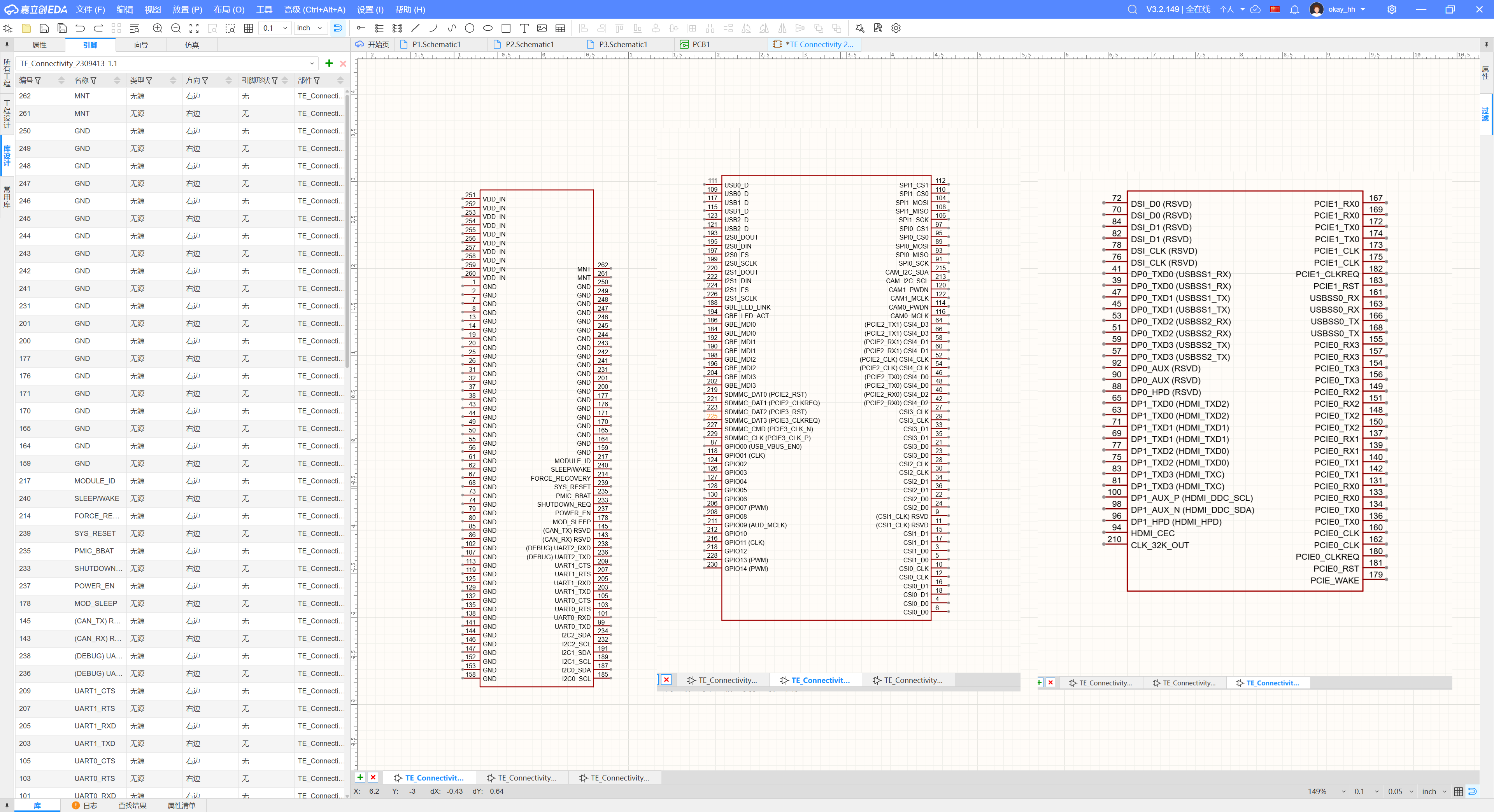

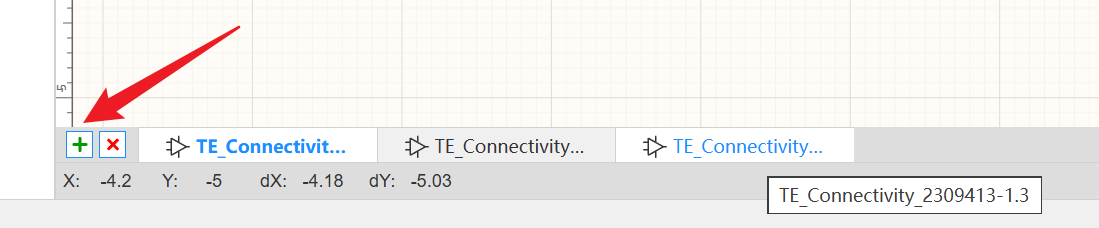

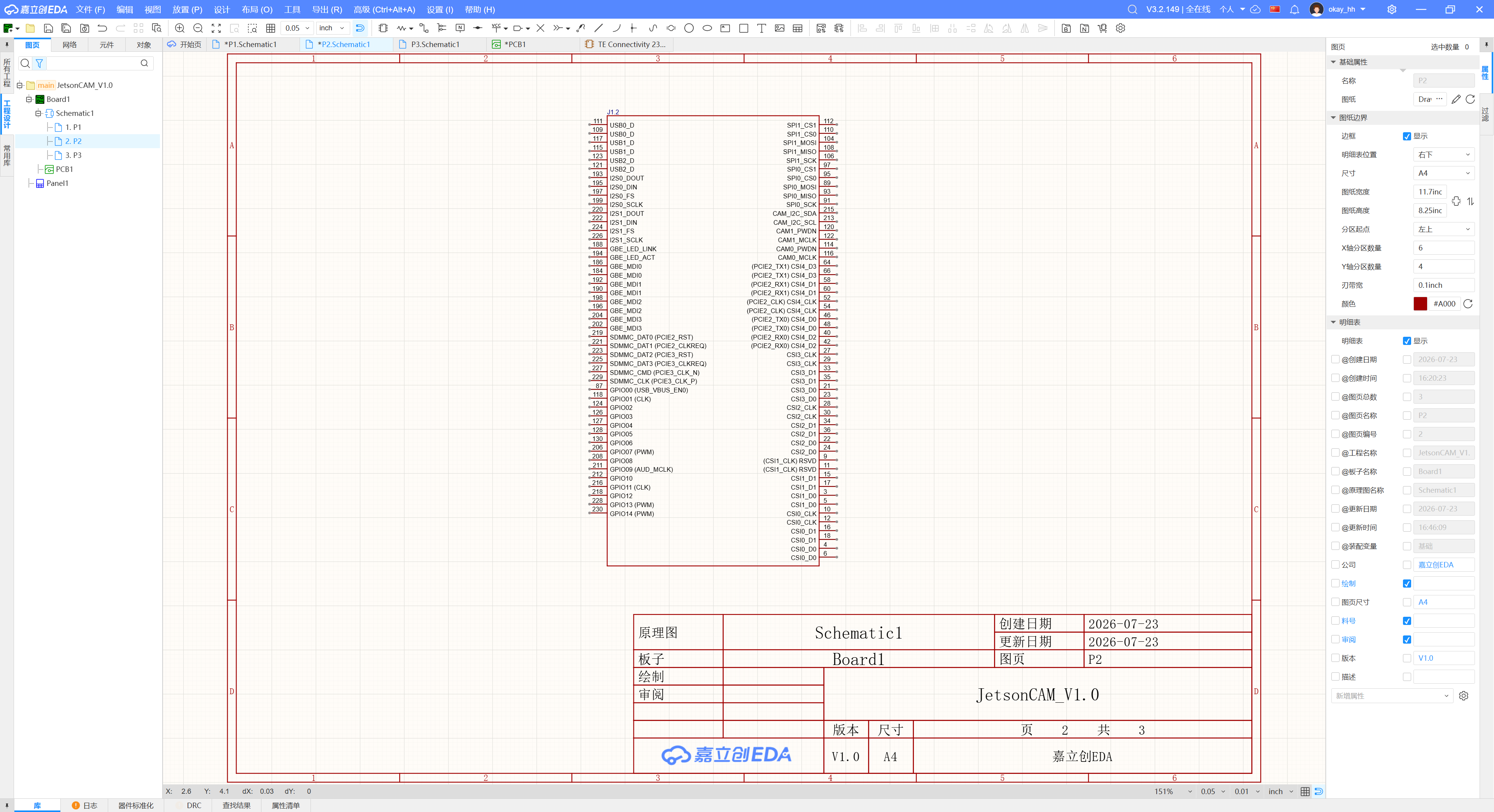

而官方的原理图是分开了3个子模块去管理不同的设备引脚，这样设计更加方便、直观以及便于管理

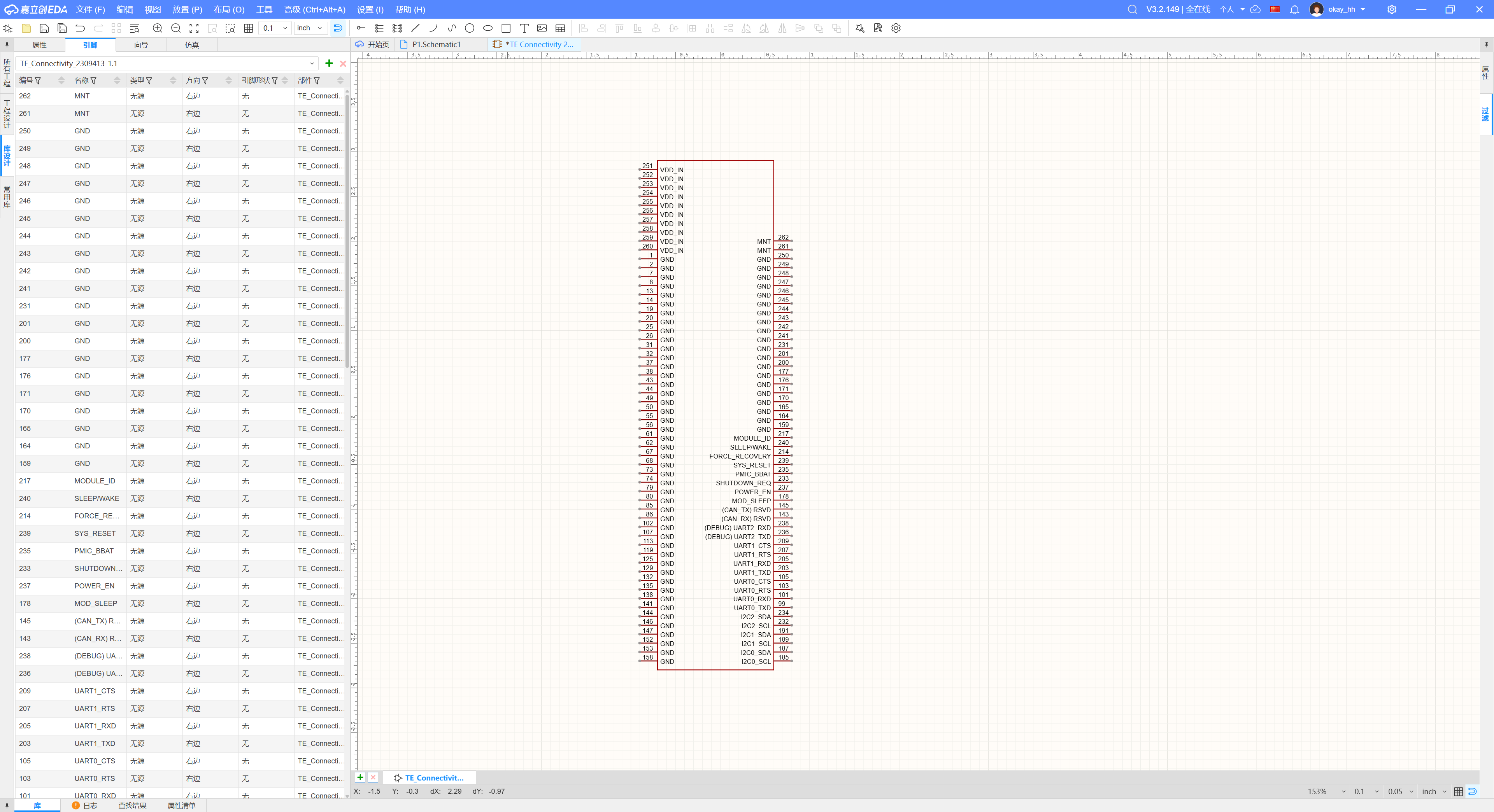

因此我需要重新画一个TE Connectivity 2309413-1器件的原理图

但是如果我要一个一个引脚去比对，放置，将会很麻烦，会让我很累，于是我琢磨了一个结合 AI 提效的方法

实操

首先你得有一个AI工具，豆包、DeepSeek、千问、Gemini、Codex、Kimi、Grok等，随便一个都行

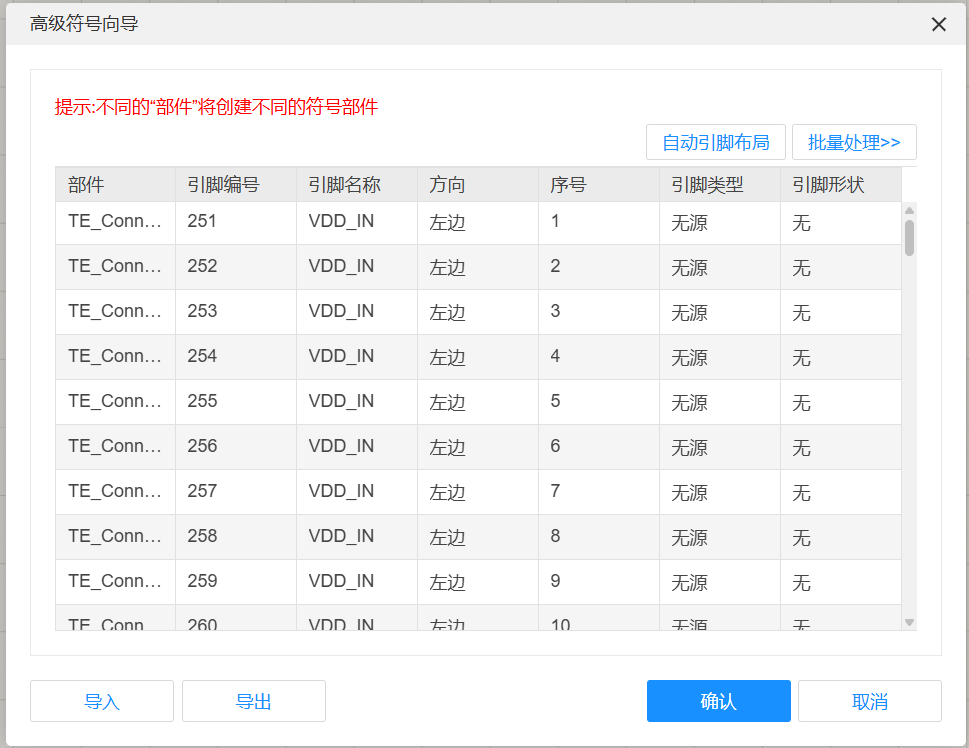

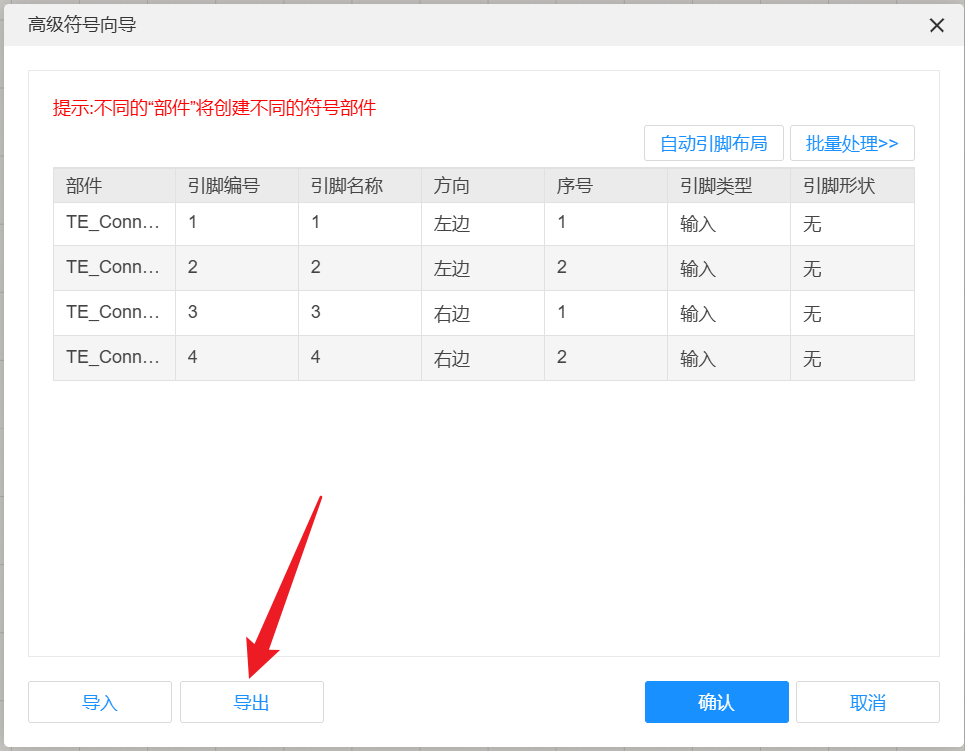

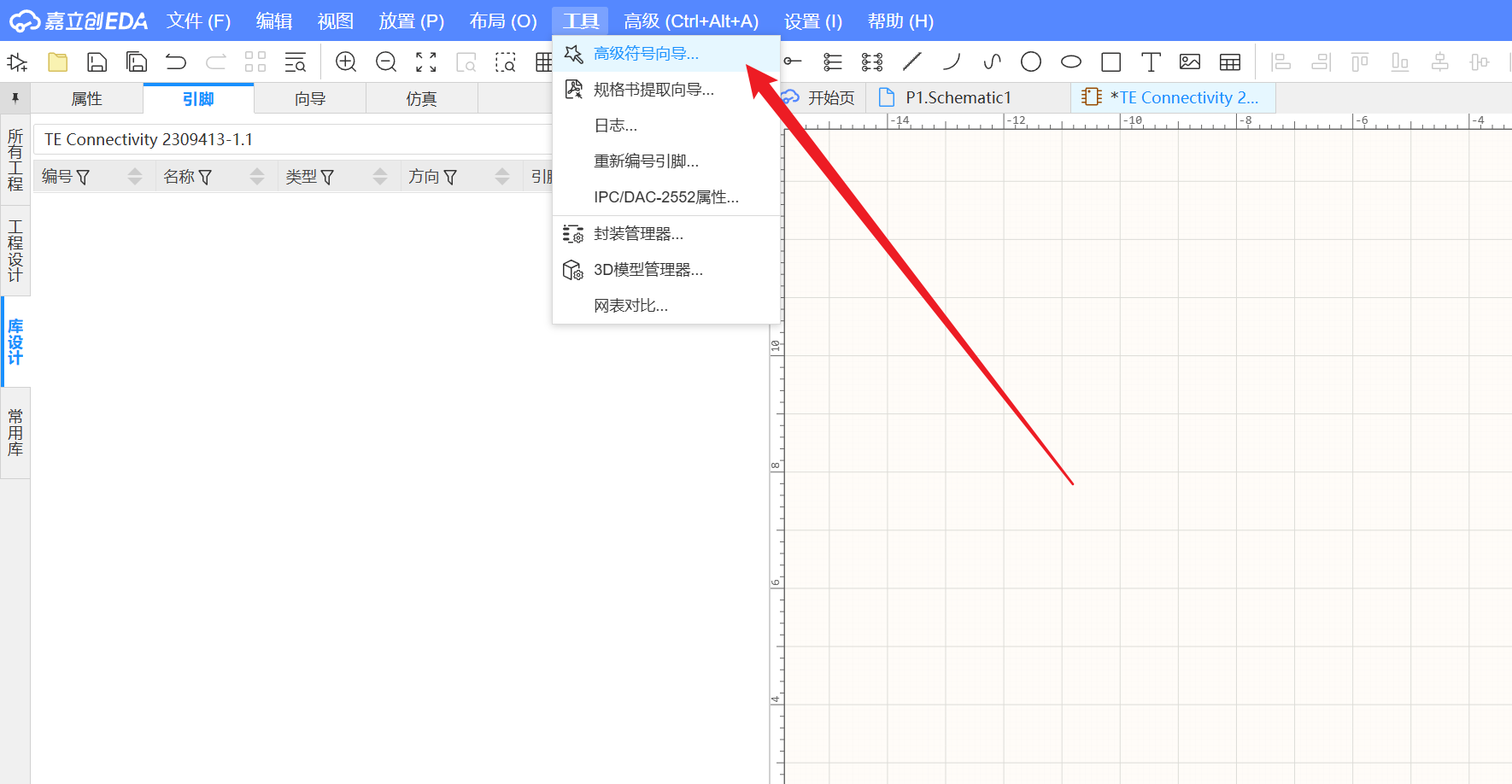

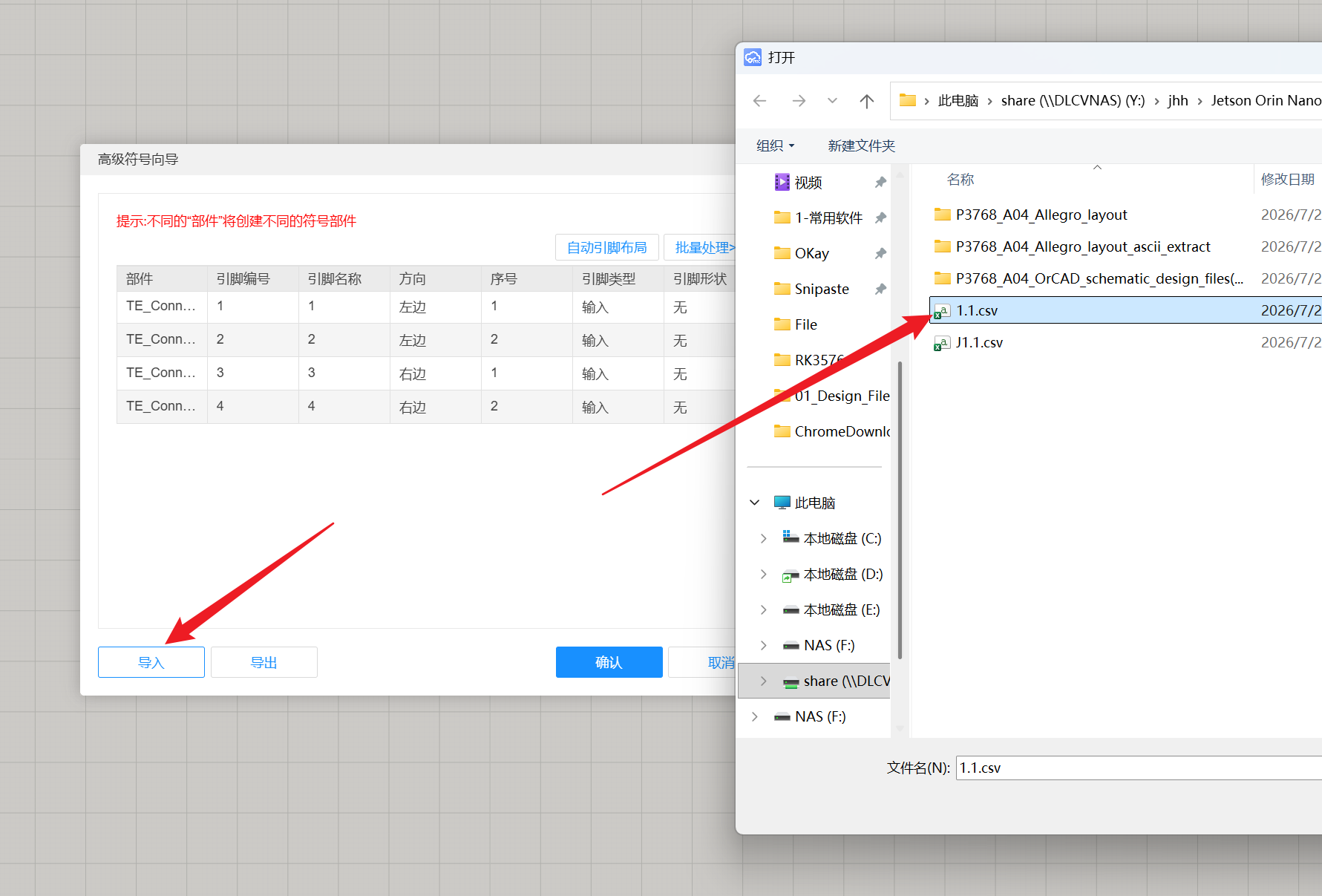

然后去立创EDA新建一个元器件，点击左上角的 工具-高级符号向导

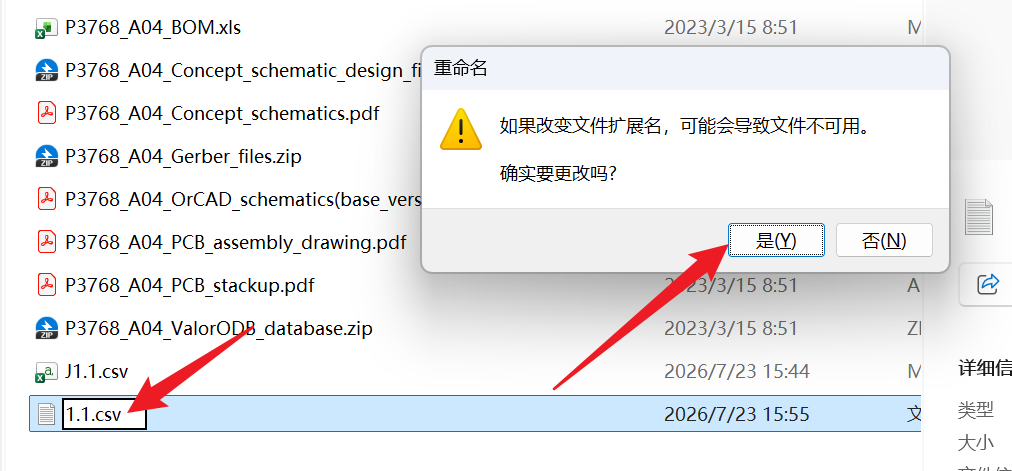

导出一份模板并命名，我这里命名J1.1（因为有几个子模块，我这里演示第一个）

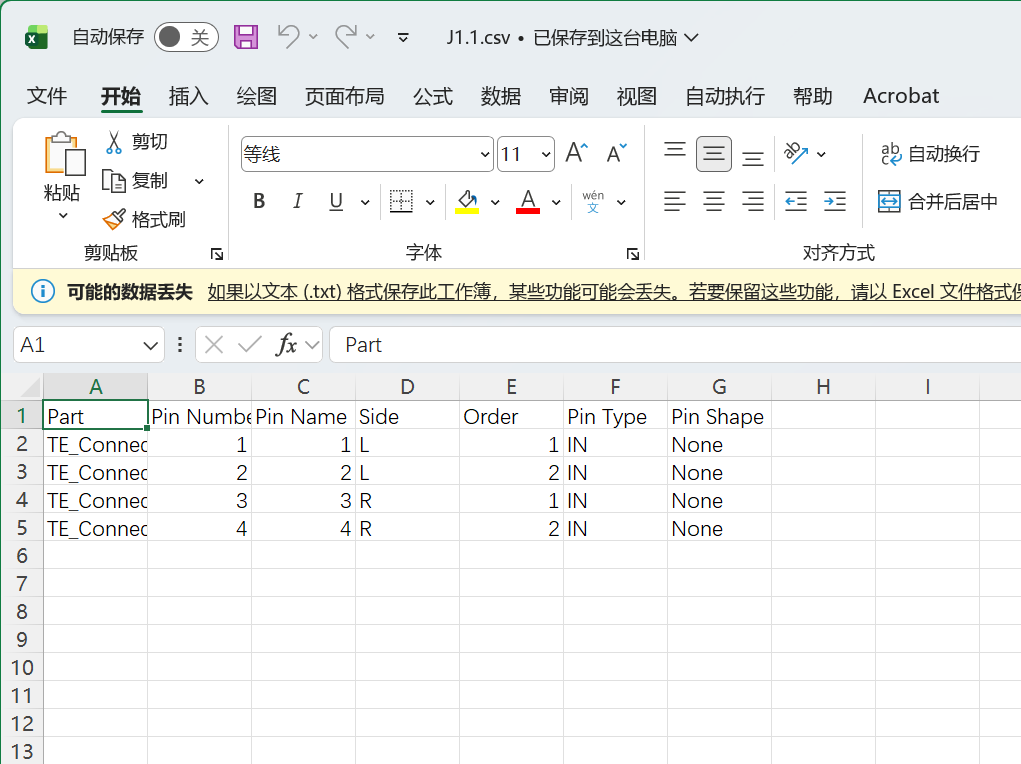

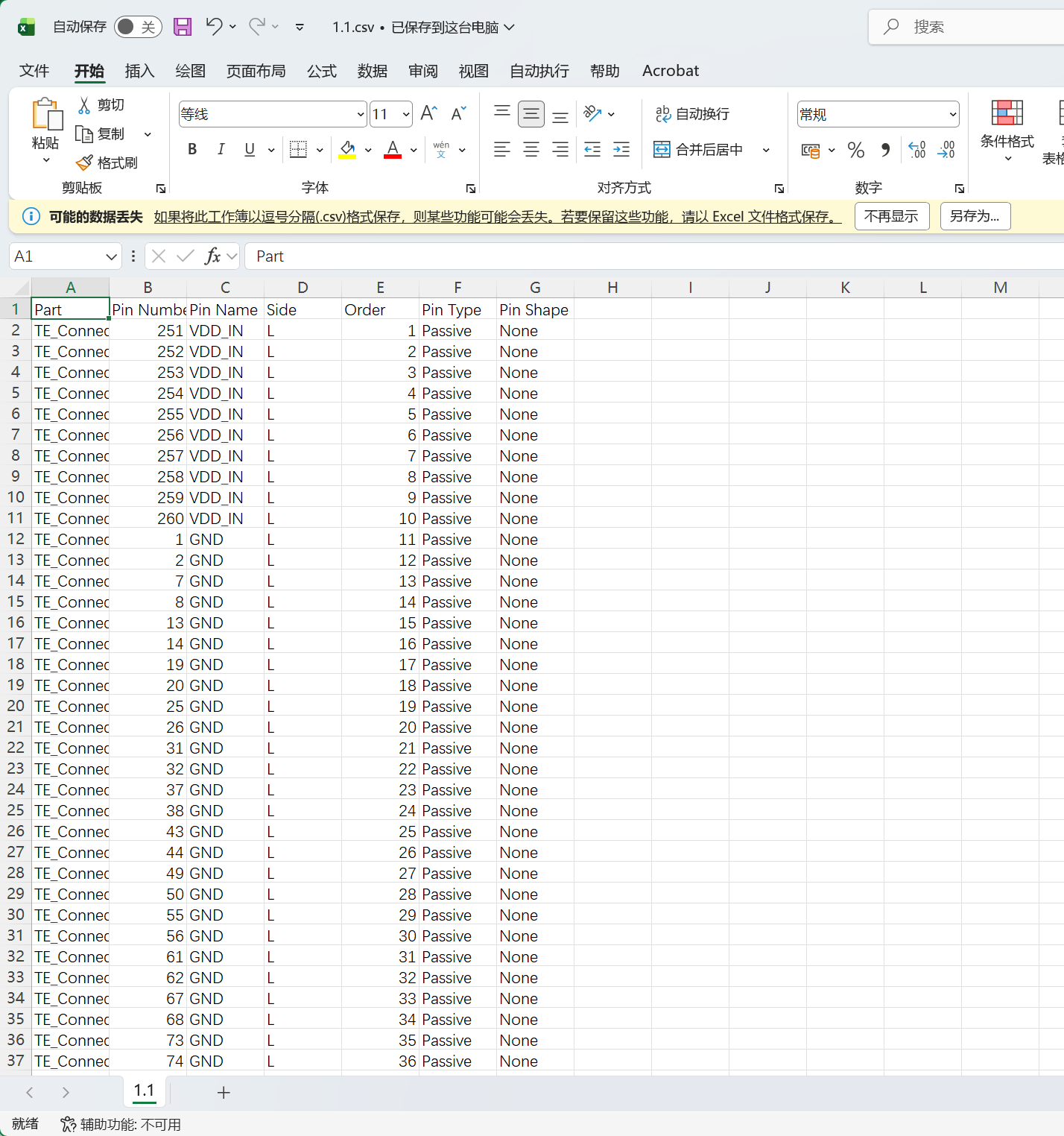

打开，查看里面的格式

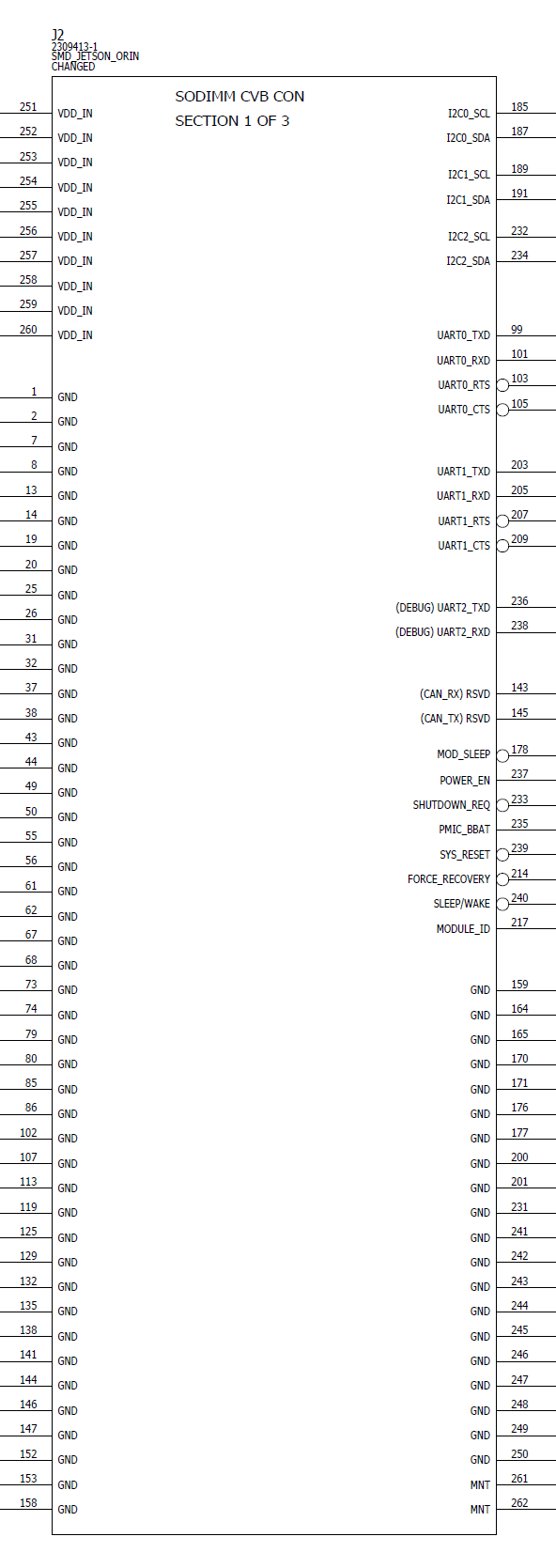

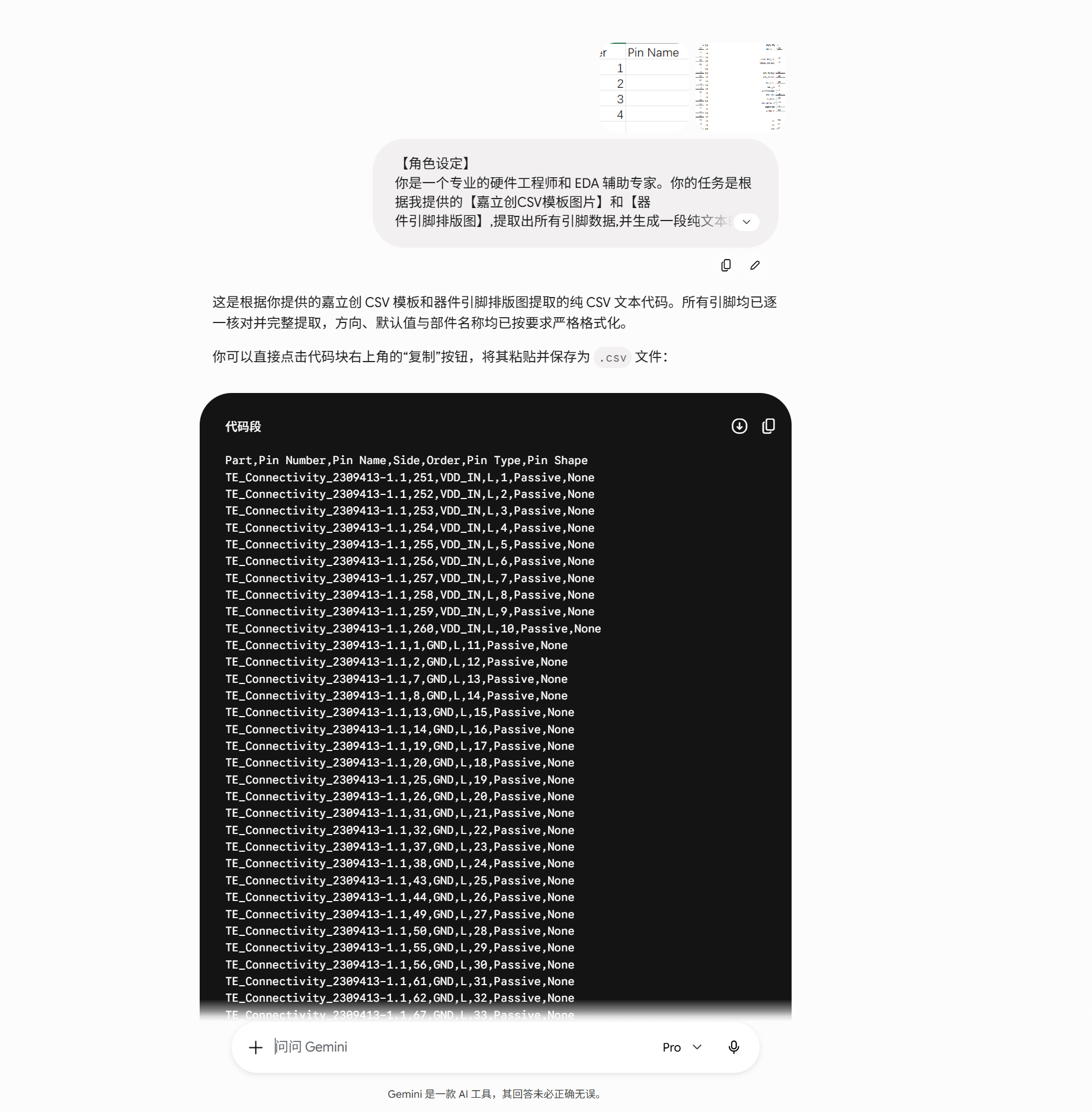

依次把下面的图片和文字丢给AI

然后发下面的文字给它

【角色设定】
你是一个专业的硬件工程师和 EDA 辅助专家。你的任务是根据我提供的【嘉立创CSV模板图片】和【器
件引脚排版图】,提取出所有引脚数据,并生成一段纯文本的 CSV 代码,我需要直接复制保存。
【任务输入】
1. 模板图片:嘉立创导出的空白 CSV 模板图片(包含表头字段和该器件的 Part 名称)。
2. 引脚图片:器件原理图引脚排版截图。
【严格执行规则】
1. 百分百提取,拒绝省略: 截图中出现的所有引脚(无论有多少个重复的 GND 或 VDD),必须逐一
完整提取,绝对不许使用“...”省略内容。
2. 精准判断方向 (Side):
- 观察引脚排版图,如果在器件左侧,CSV 的 Side(方向)列统一填入 `L`。
- 如果在右侧,统一填入 `R`。
- 如果模板图片中使用的是中文,请相应填入“左边”或“右边”。
3. 部件名称统一 (Part): 从模板图片中识别该器件的名称。你生成的每一行数据,其 Part 列必须
完全填入这个名称,绝对不能留空。
4. 填充默认值:
- Order(序号):从 1 开始顺延递增填满。
- Pin Type(引脚类型):全部默认填入 `Passive`(或“无源”)。
- Pin Shape(引脚形状):全部默认填入 `None`(或“无”)。

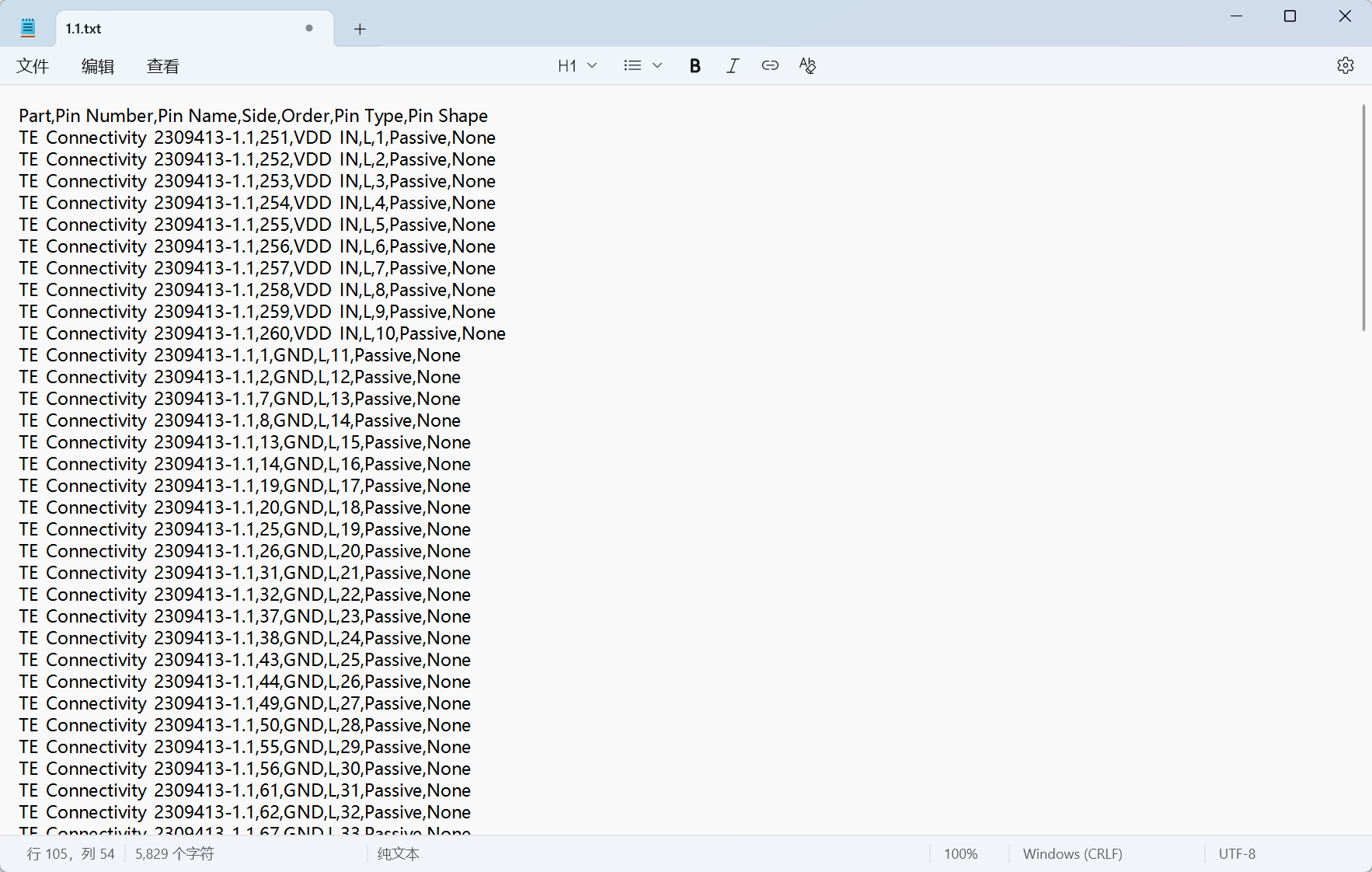

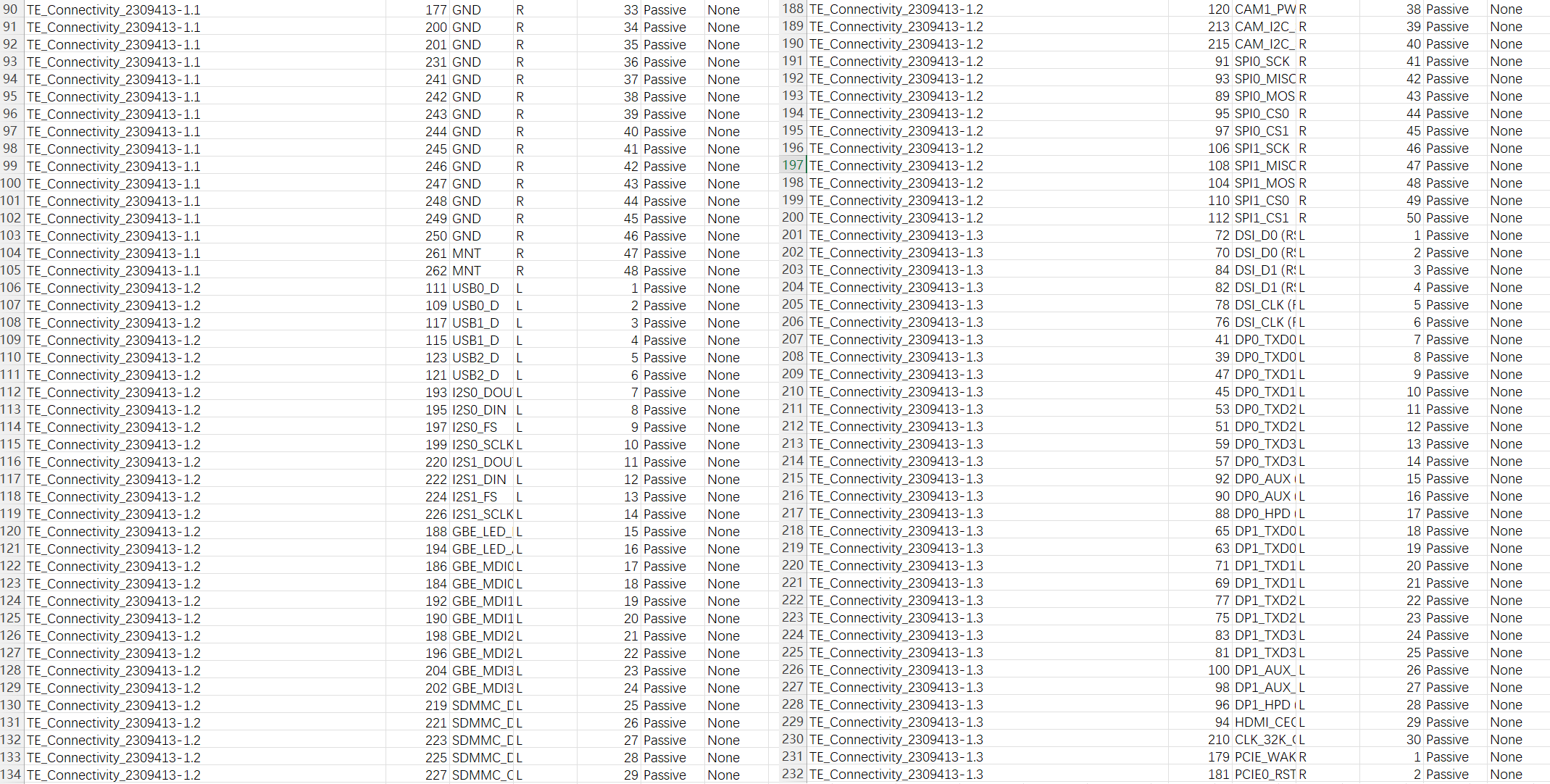

5. 绝对原生的格式: 请输出带有英文逗号分隔的纯 CSV 文本代码块。不要输出 Markdown 的表格形
式,因为我只需要纯文本以便粘贴进记事本。
请分析我上传的两张图片,并输出 CSV 代码。
