Candence工程转立创EDA
Candence工程转立创EDA
嘉立创EDA支持导入Allegro，因为Allegro的文件是一个加密的数据库文件，需要使用一个提取工具，把数据库转为 ASCII 文件，下载下面的转换插件，安装后可以导出 ebrd 和 edf 文件
下载Allegro转ASCII脚本
双击运行install-allegro-extension.exe或install-allegro-extension.bat会自动安装插件，如果安装失败，可以根据readme文件进行手动安装
export-allegro-to-ascii_exe.zip
export-allegro-to-ascii_bat.zip

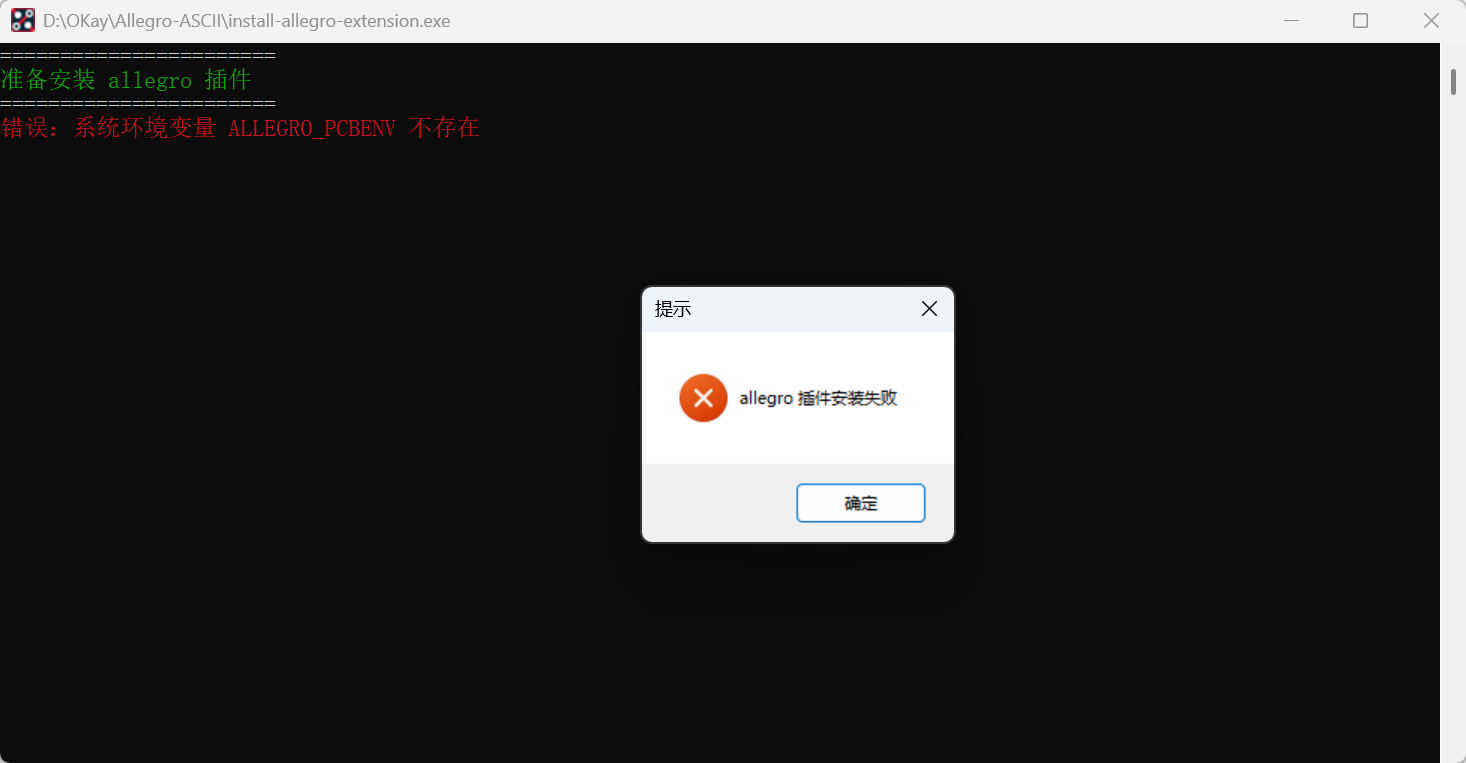

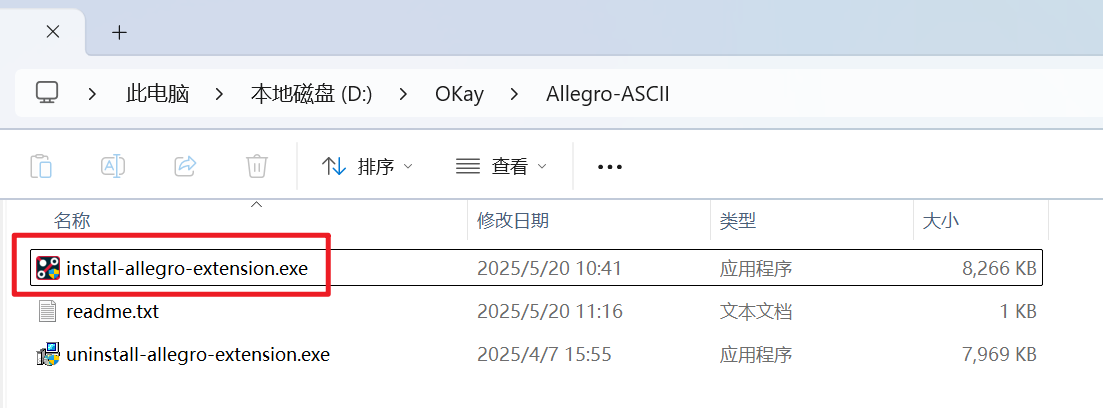

使用exe版的安装失败了

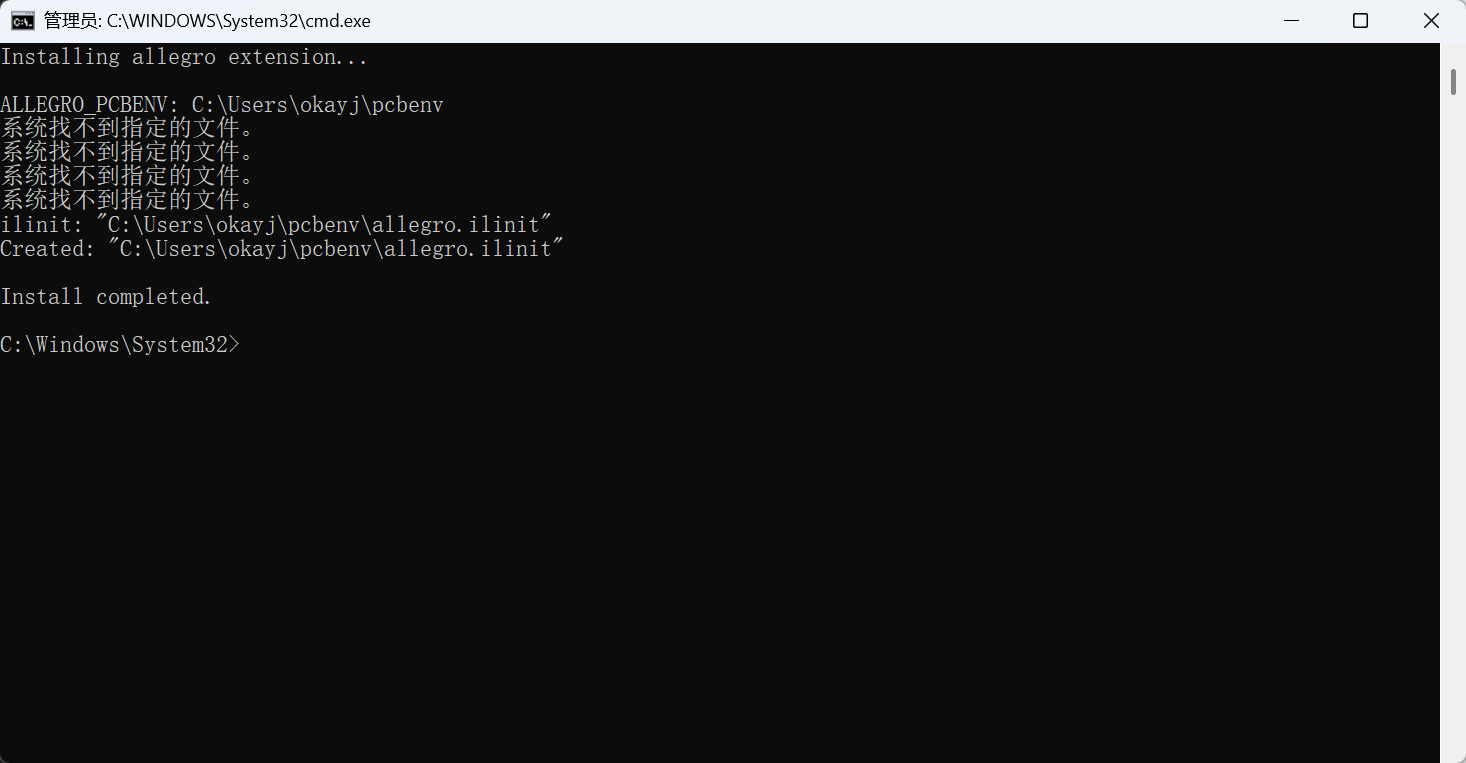

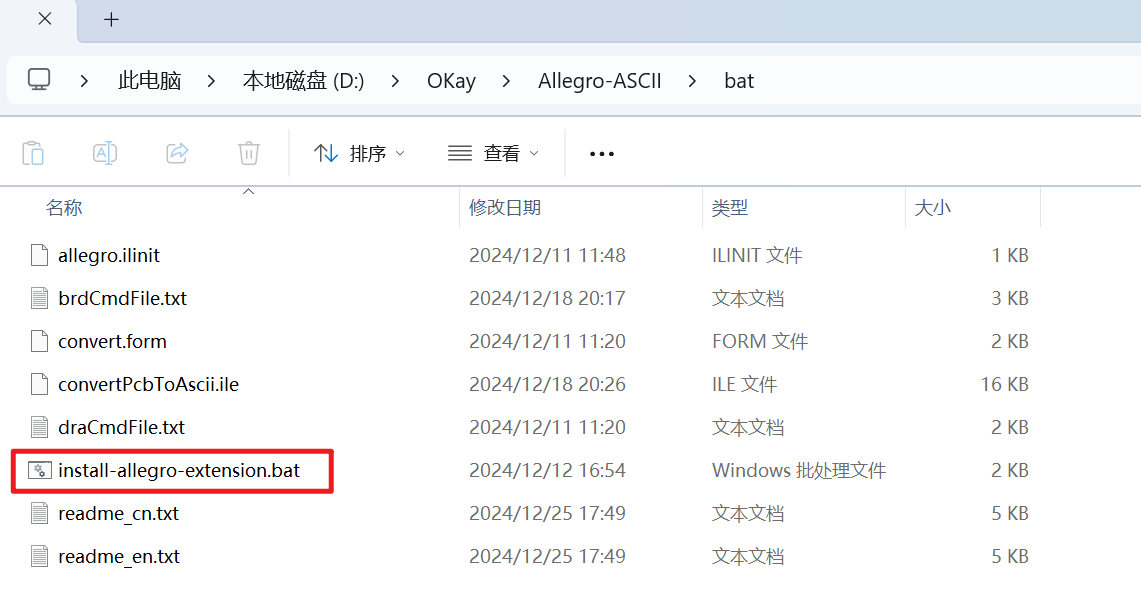

使用bat版的，右击以管理员身份运行
有问题
使用手动安装的方法
现在终端查看是否存在 ALLEGRO_PCBENV 环境变量，其值类似于 C:\Users\YourName\pcbenv
echo %ALLEGRO_PCBENV%我这里存在

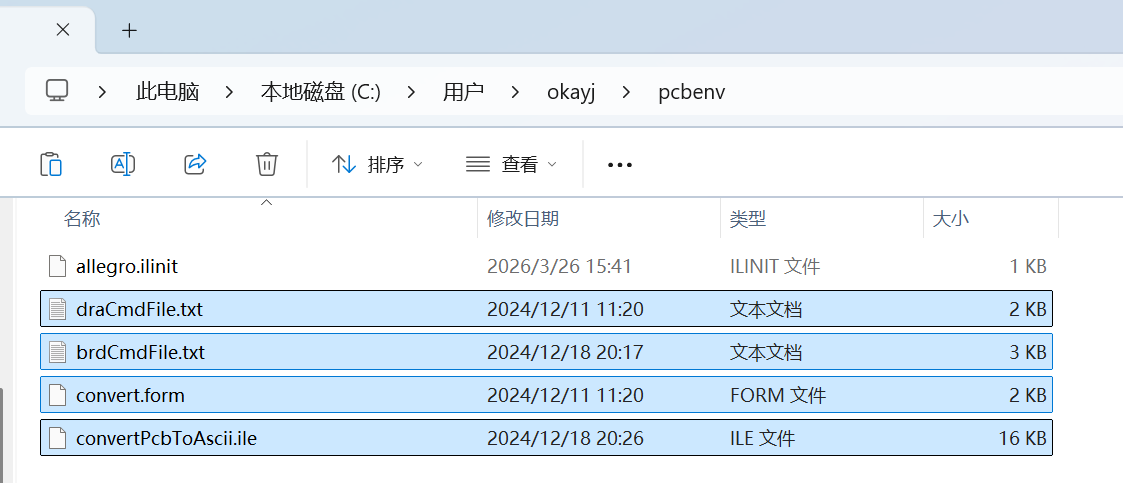

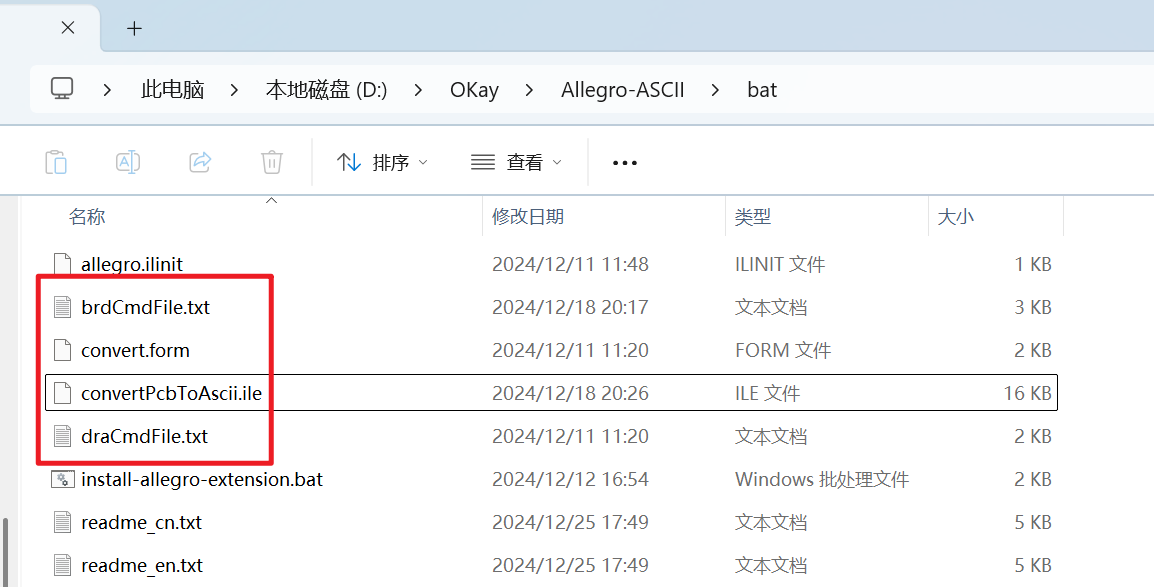

将以下4个文件复制到 ALLEGRO_PCBENV 环境变量所指目录下，即”C:\User\okayj\pcbenv”目录
同时查看该目录下是否已存在 allegro.ilinit 文件，我这里是存在的
然后在文件里面添加一行代码 loadi("convertPcbToAscii.ile" "ascii")，保存退出

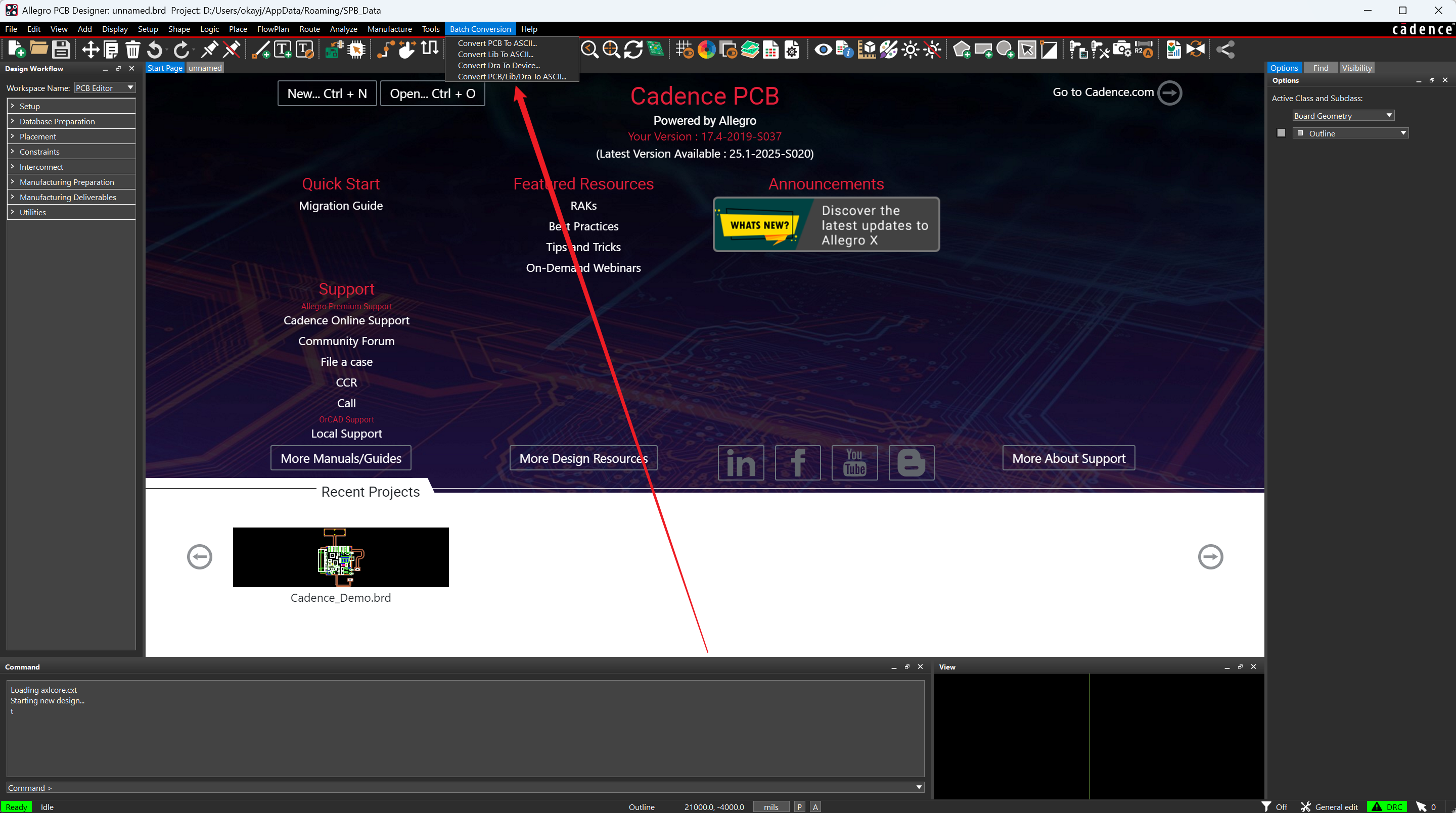

打开Allegro，在顶部菜单 Batch Conversion 菜单，打开 Convert PCB to ASCII 或转封装库 Convert Lib to ASCII 弹窗
现在就可以将Allegro的PCB文件转换了，选择 Convert PCB To ASCII

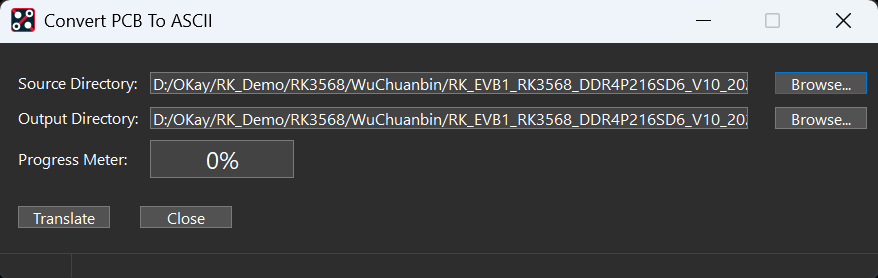

打开弹窗后选择要转换的 brd 或 dra 文件所在目录，和设置要输出的目录，点 Translate 按钮进行转换
记住是目录！！不是文件！

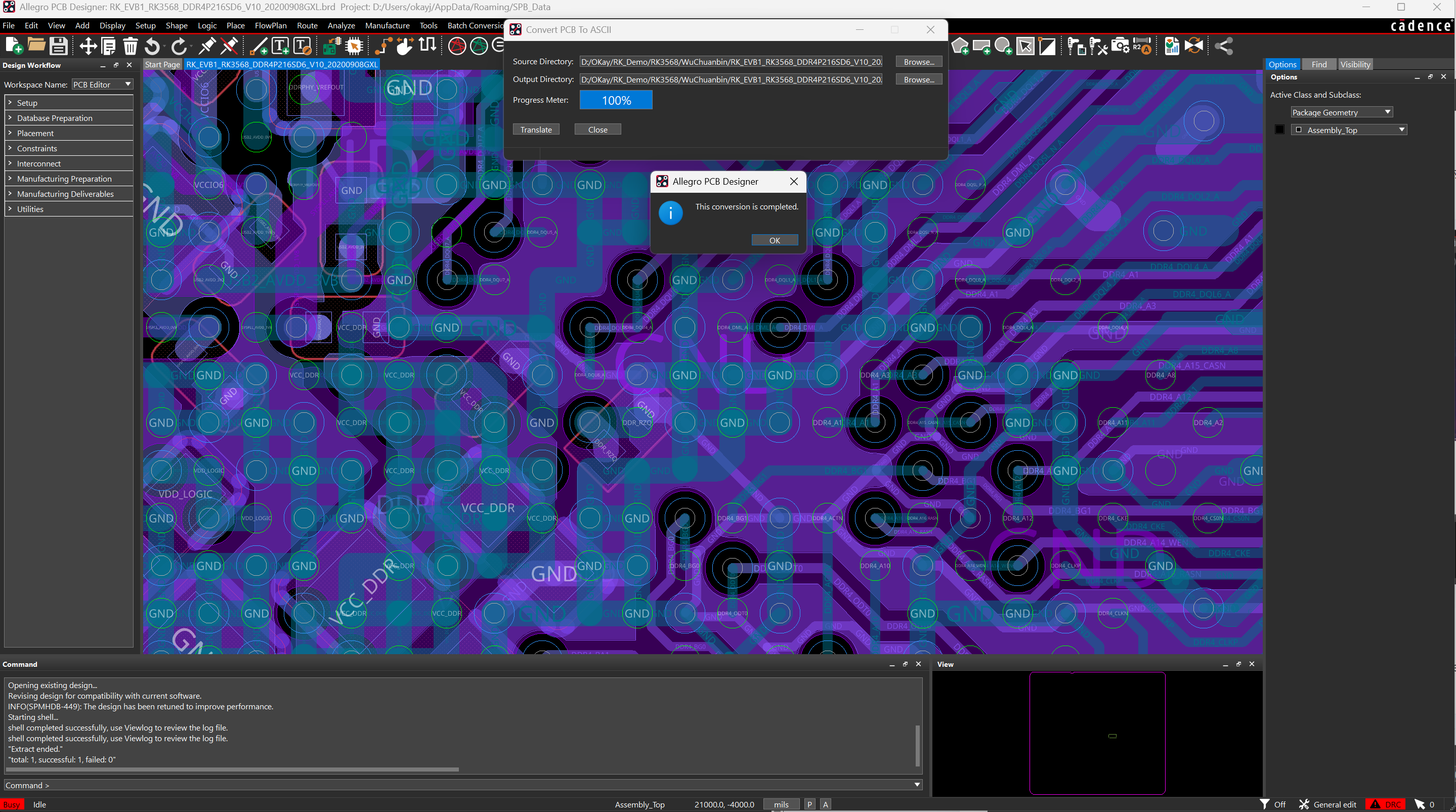

等待导出完成

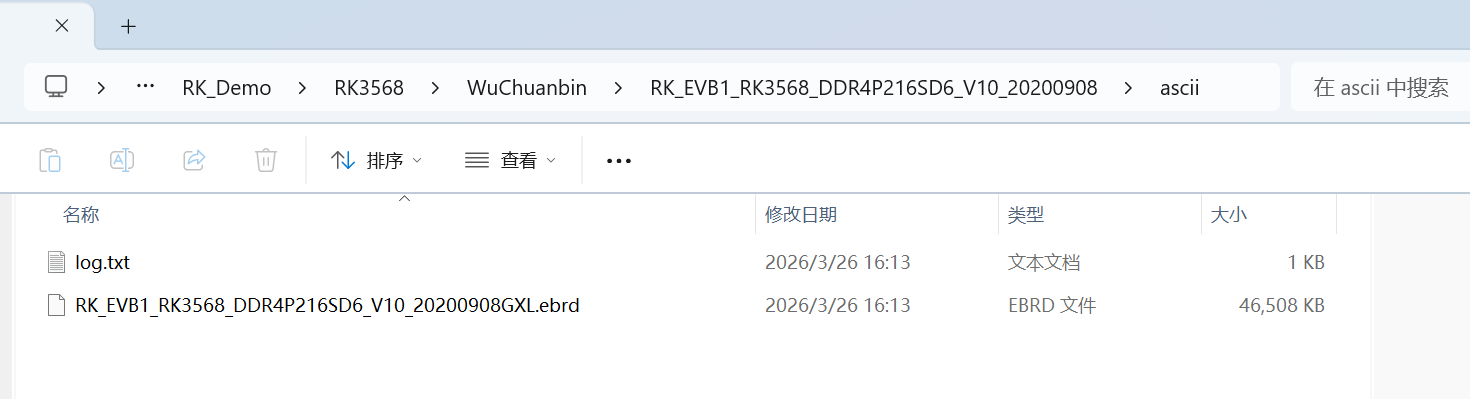

此时可以看到刚刚选择的导出目录下确实多了个ascii文件夹
下载OrCad转ASCII脚本

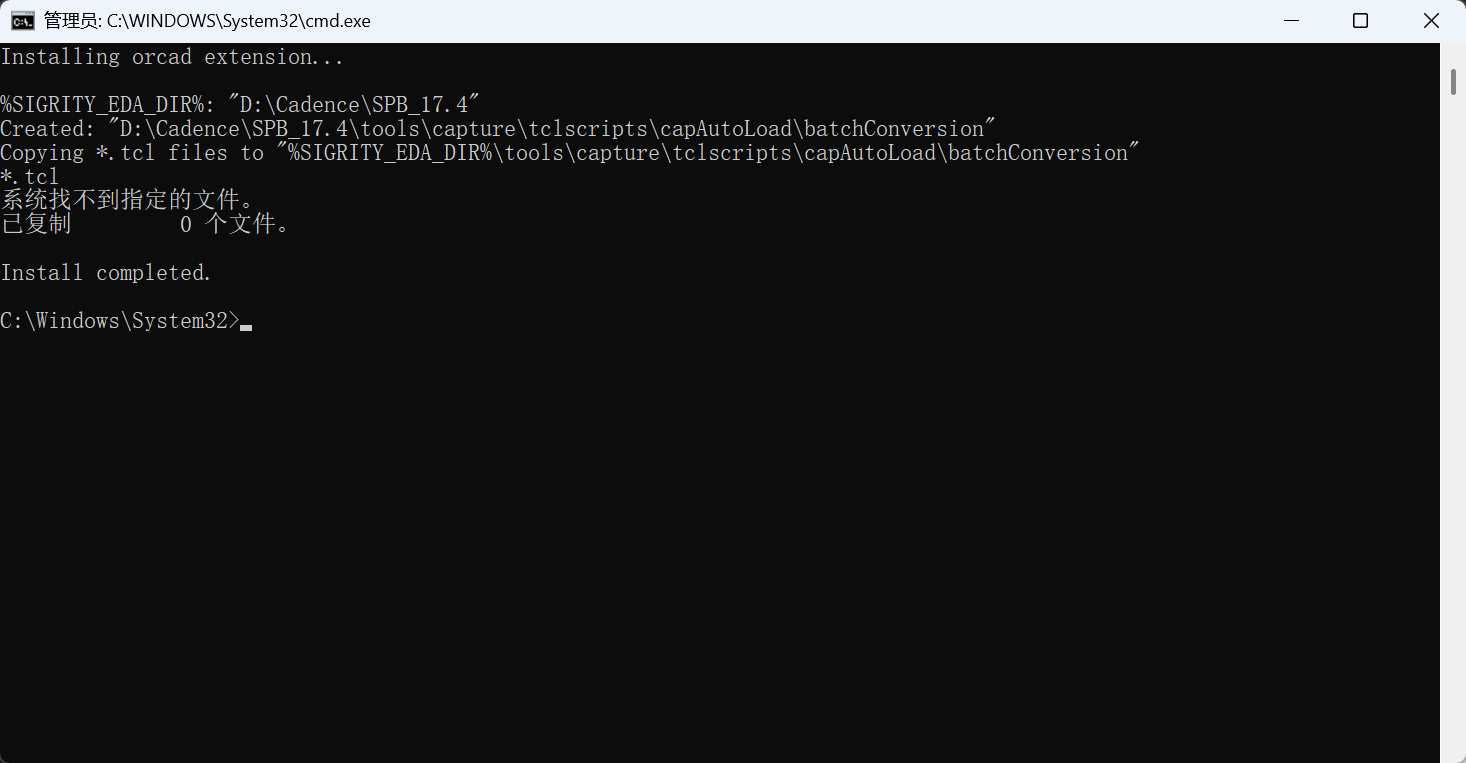

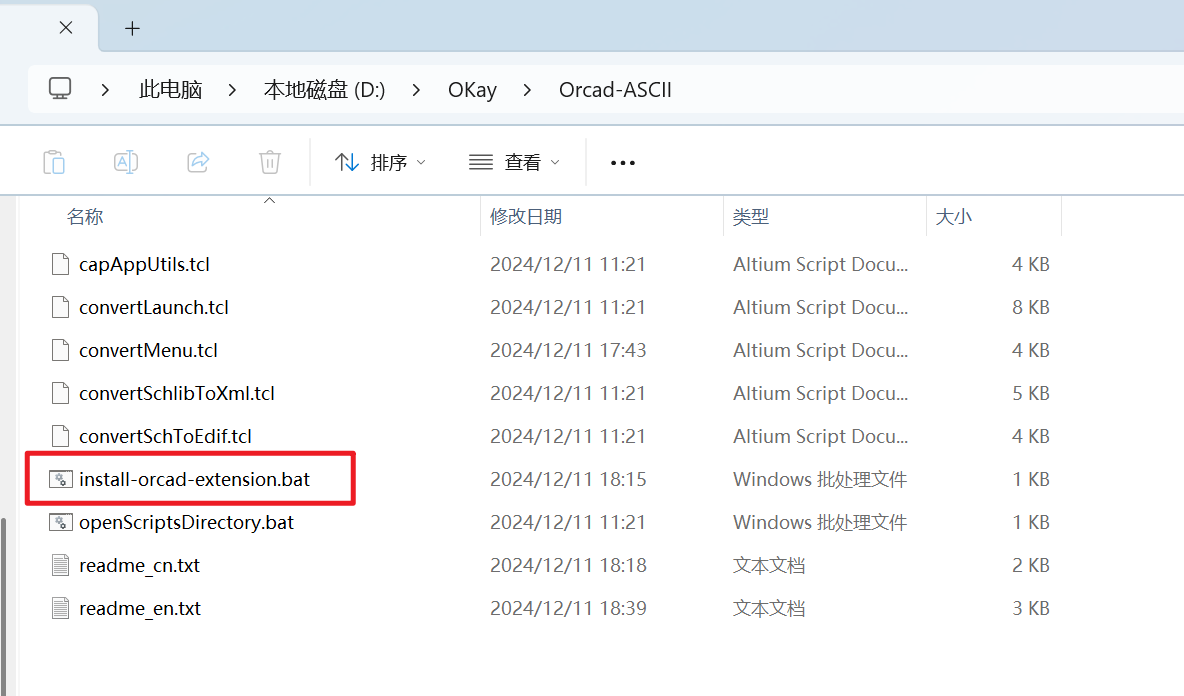

解压出来右击以管理员身份运行
不行，也是得手动安装

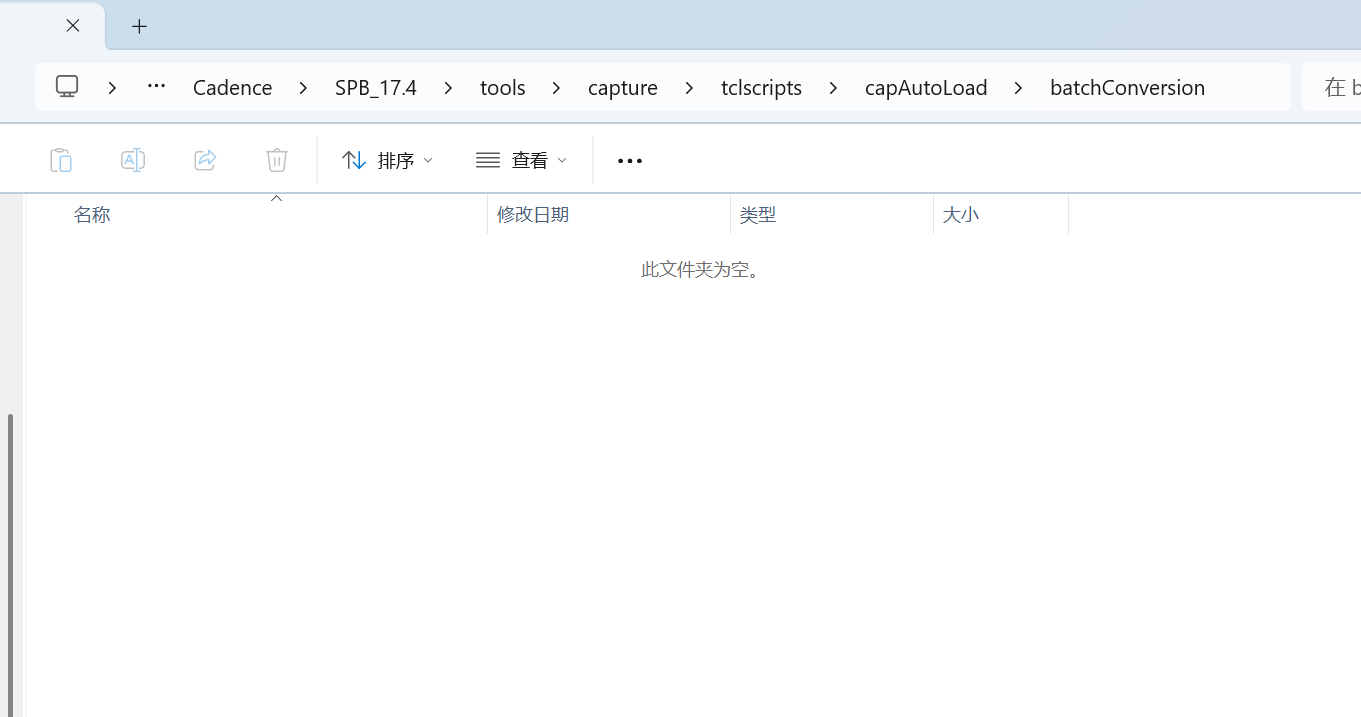

双击 openScriptsDirectory.bat，打开 batchConversion 文件夹

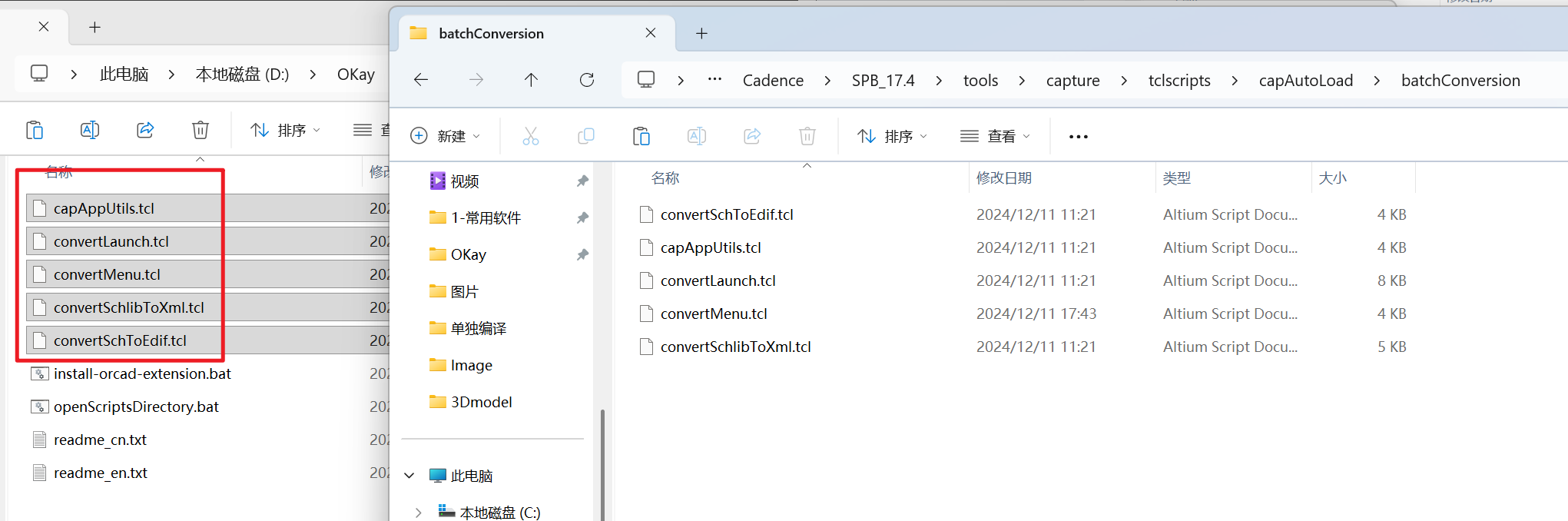

将这5个文件复制到batchConversion 文件夹

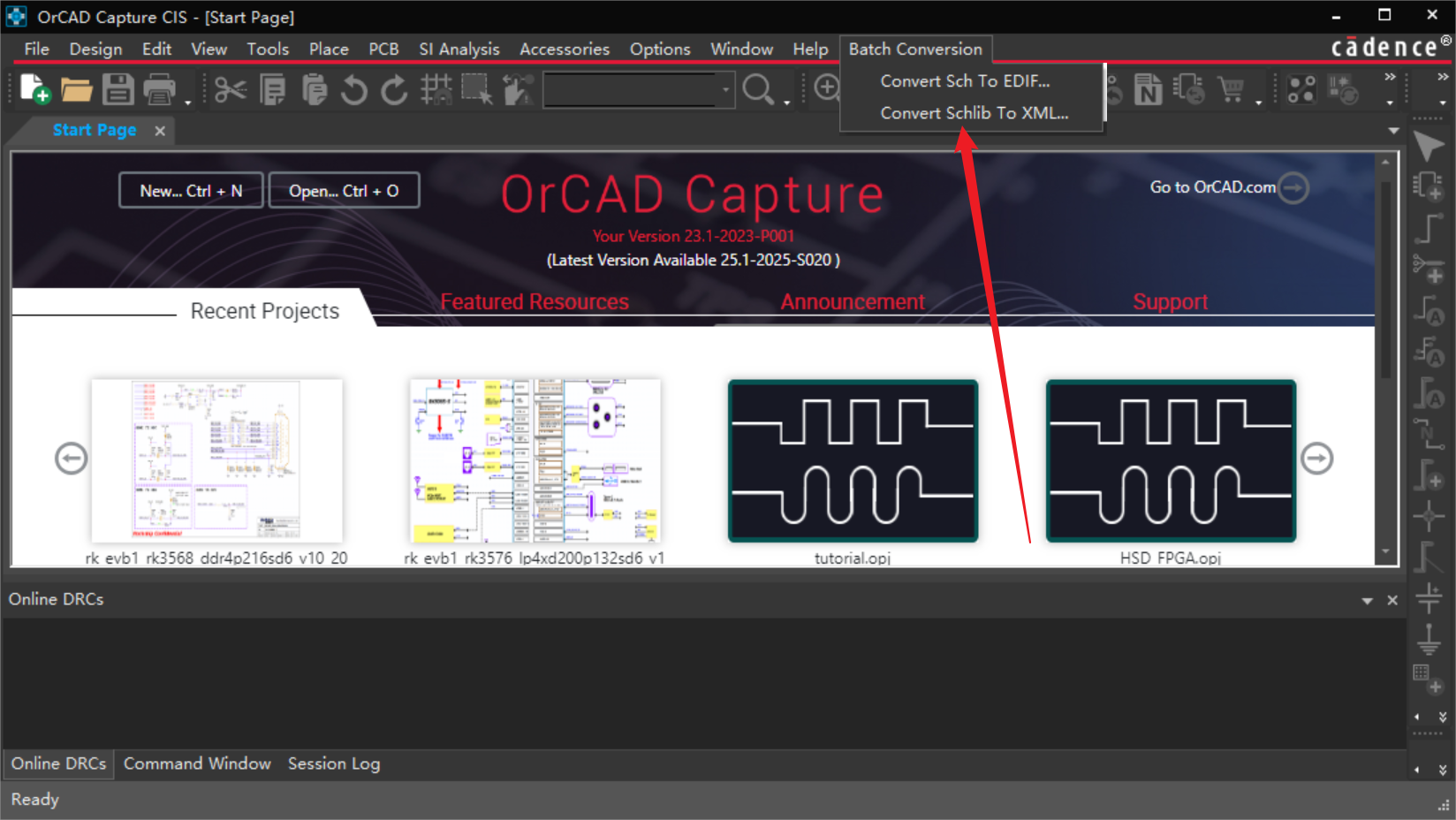

打开OrCAD，安装成功

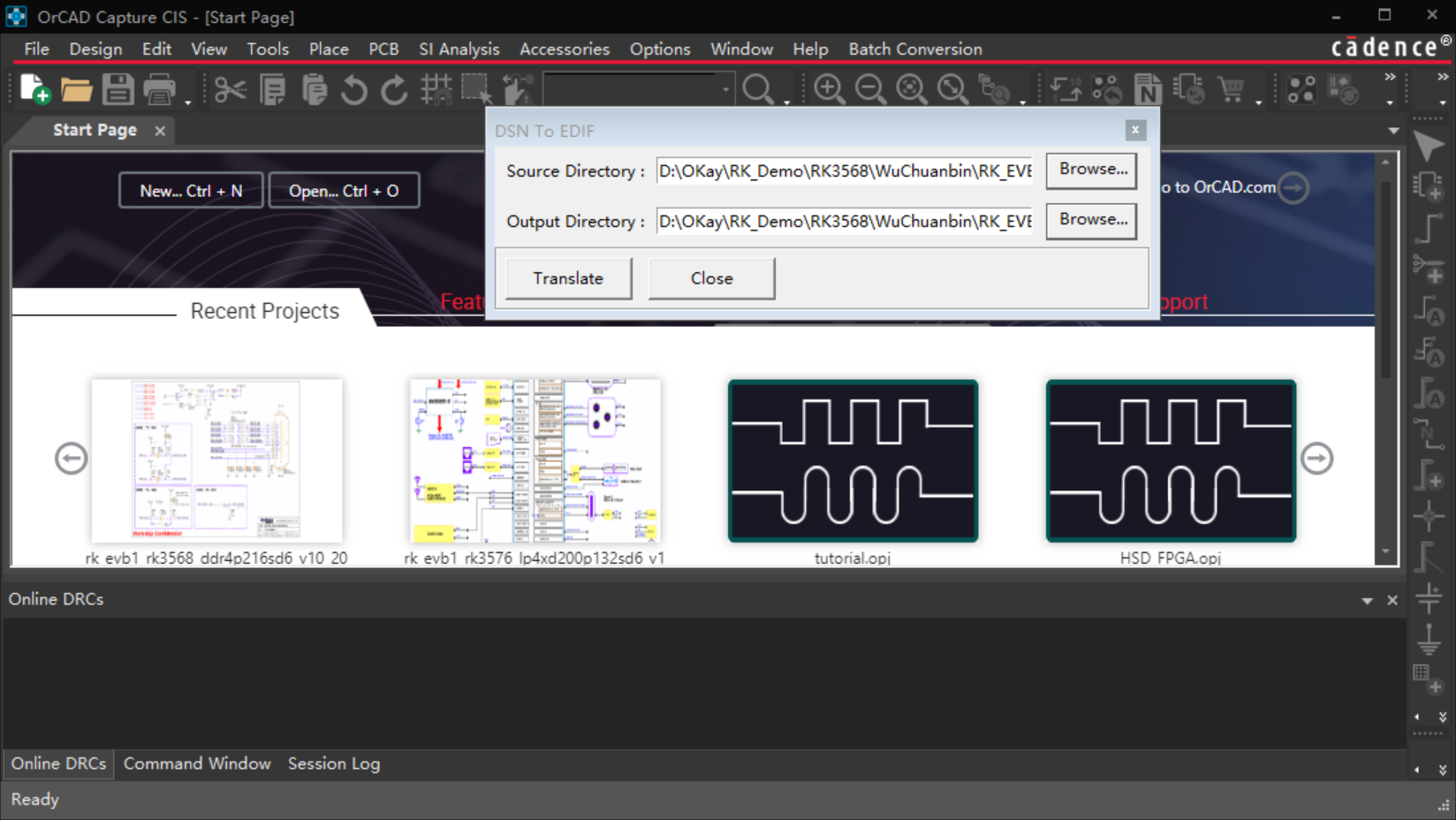

原理图转换，点击 Convert Sch To EDIF,也是需要选择源文件和输出文件路径

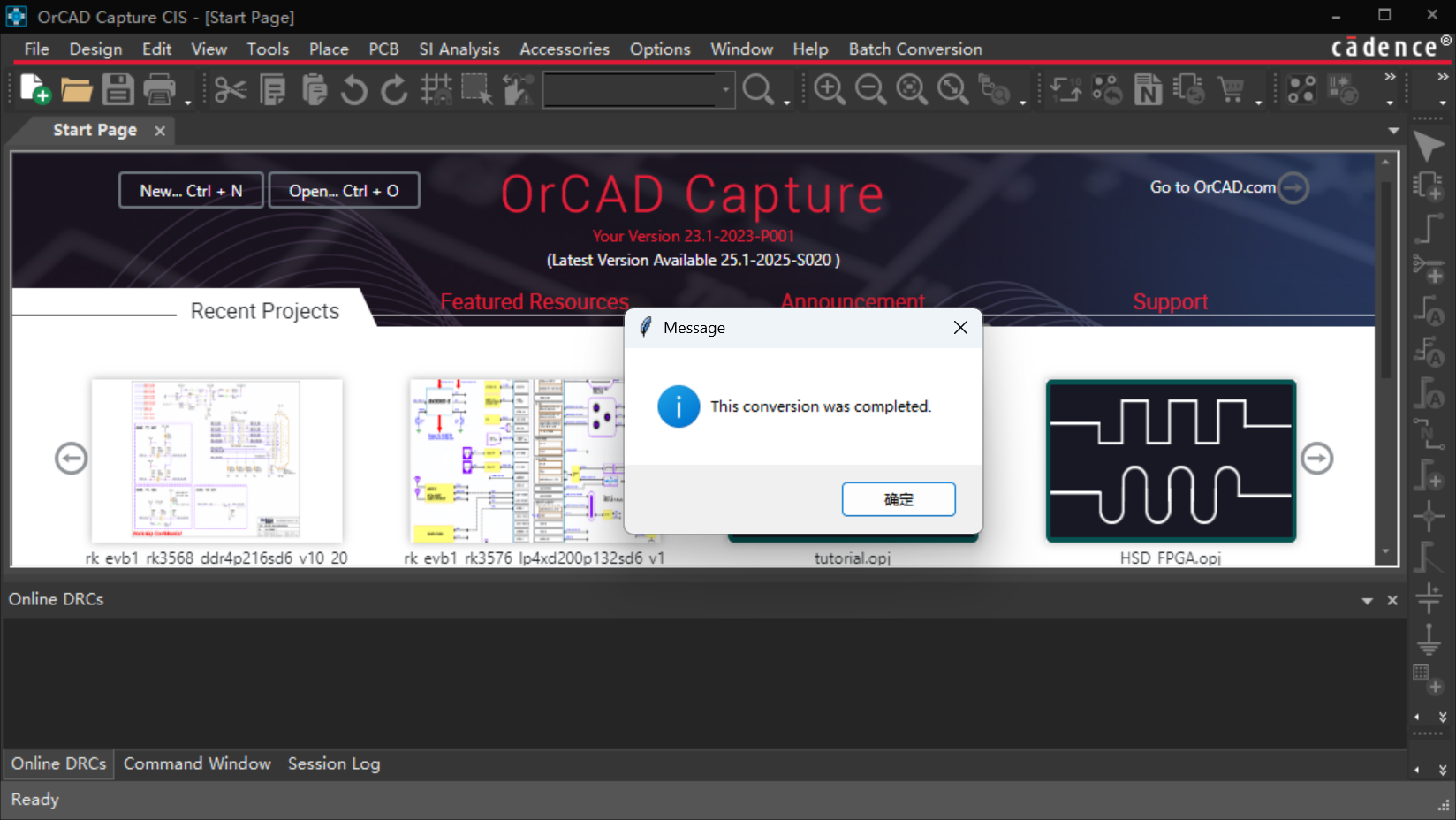

导出完成

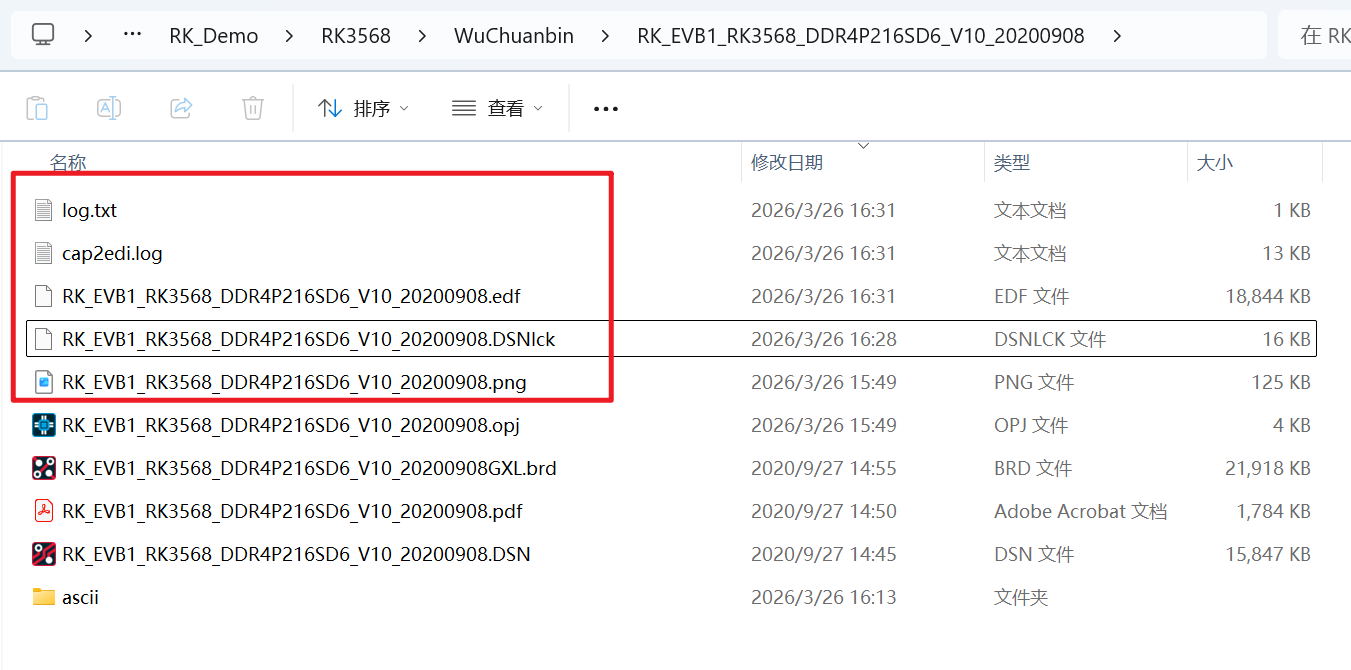

在目录下确实多了导出的文件
导入到立创EDA

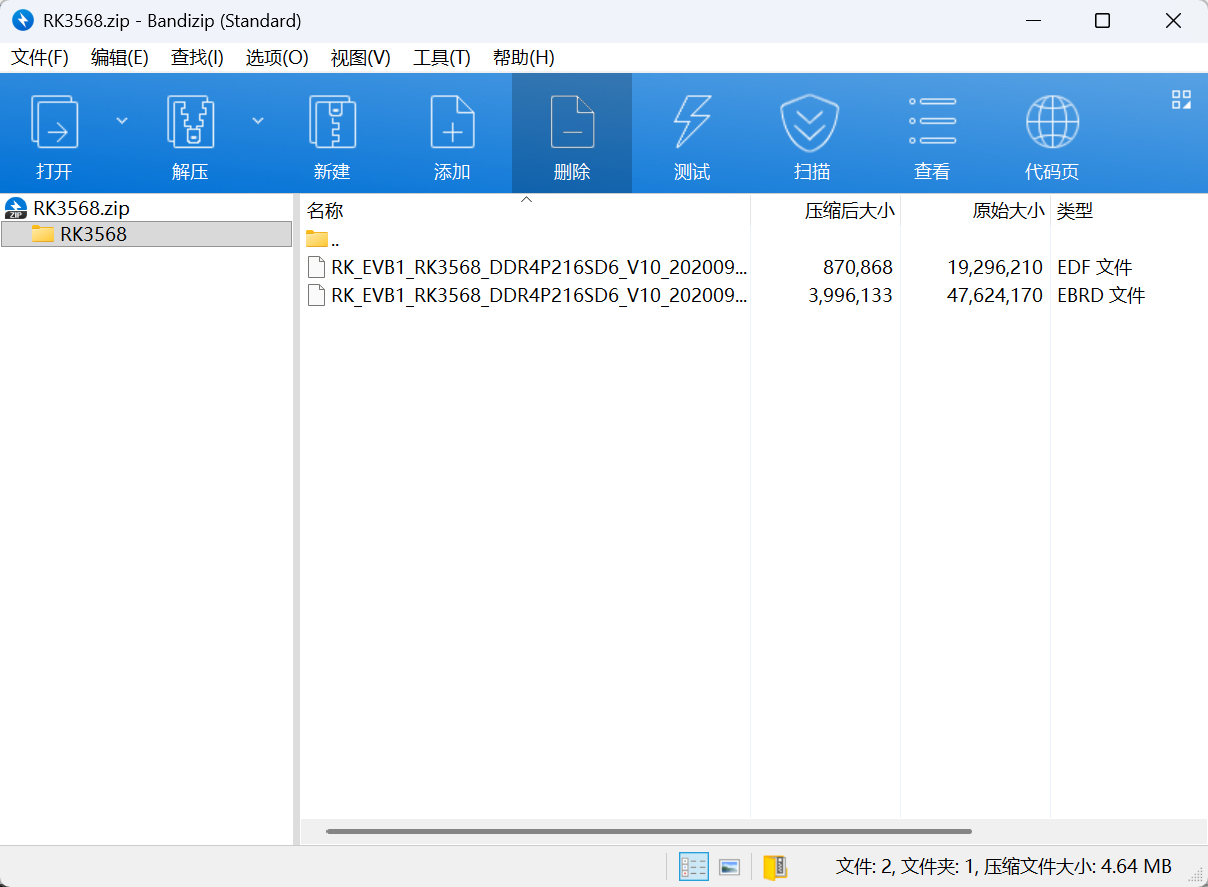

将分别导出的原理图文件和PCB文件放在同一个文件夹并压缩成zip

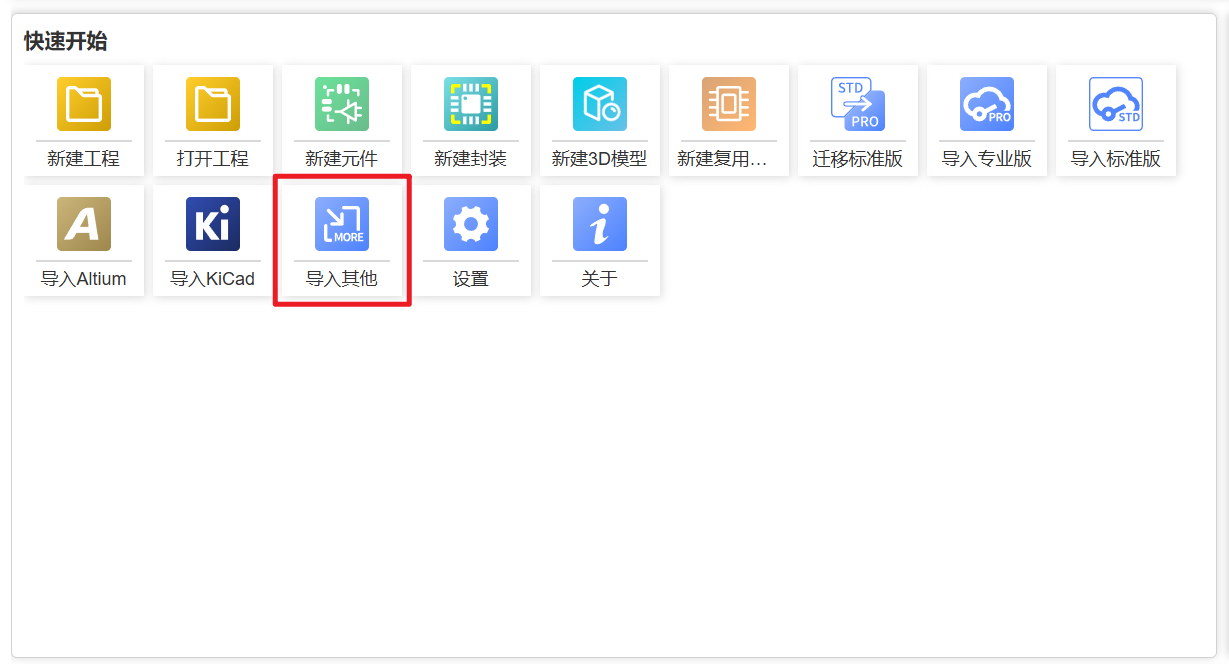

来到嘉立创EDA，选择 导入其他

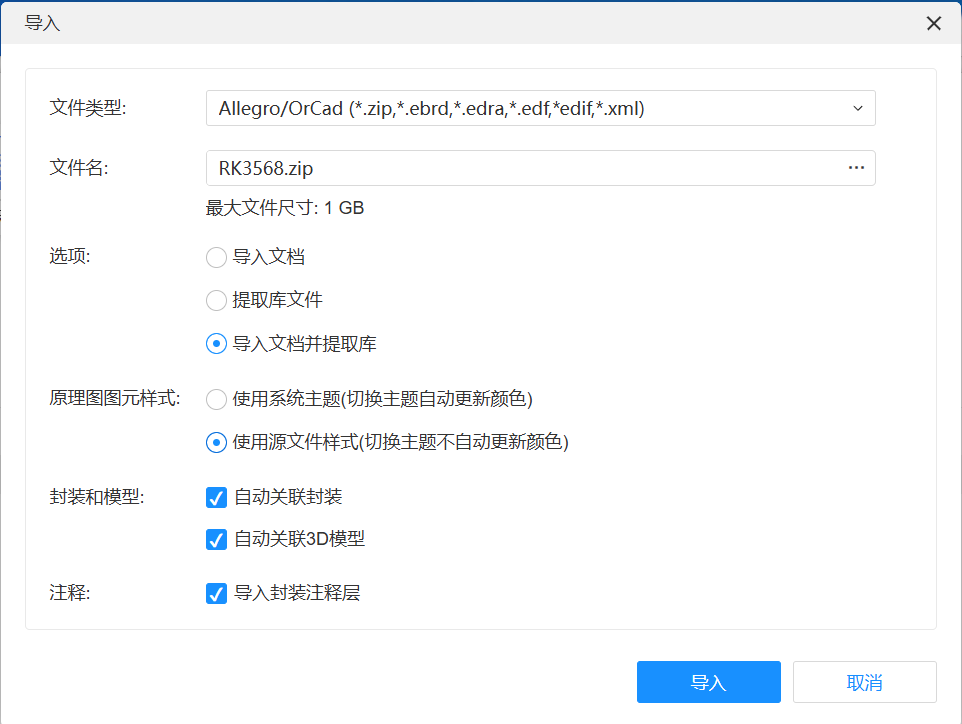

选择刚刚的zip压缩文件，文件类型选择 Allegro/OrCad,选项选择 导入文档并提取库，其他看自己喜欢，然后点击导入

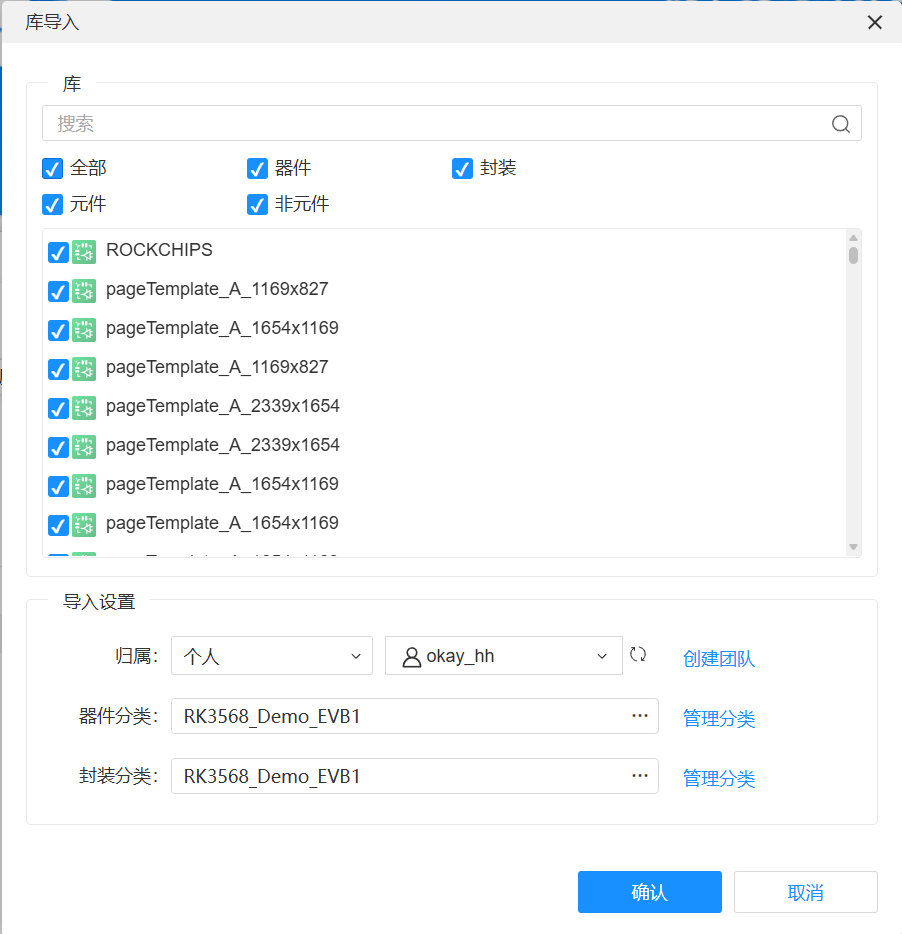

库导入的时候我选择了全部导入，然后分别创建了两个专门的分类，点击确认

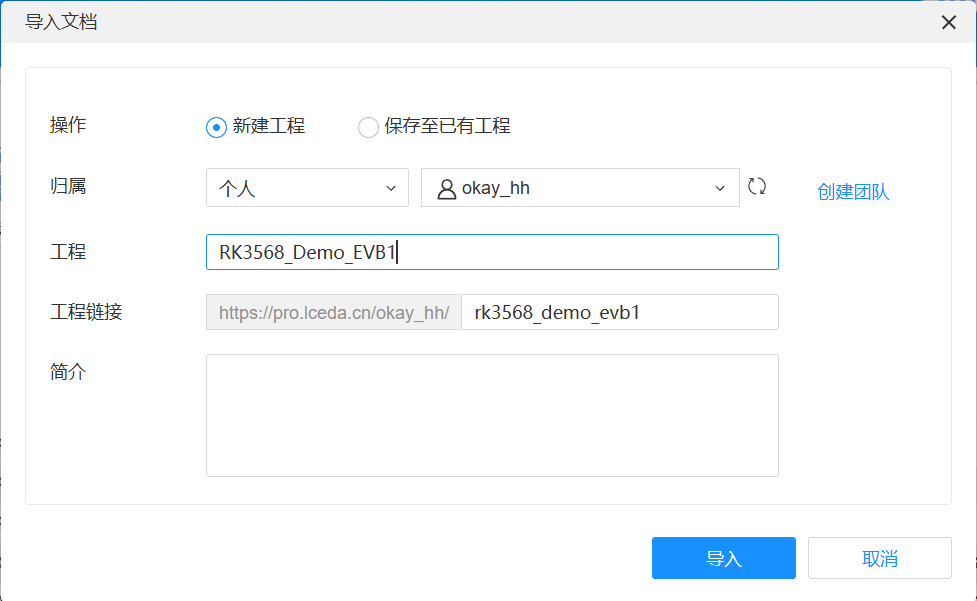

对工程进行命名，点击导入，等待导入完成即可

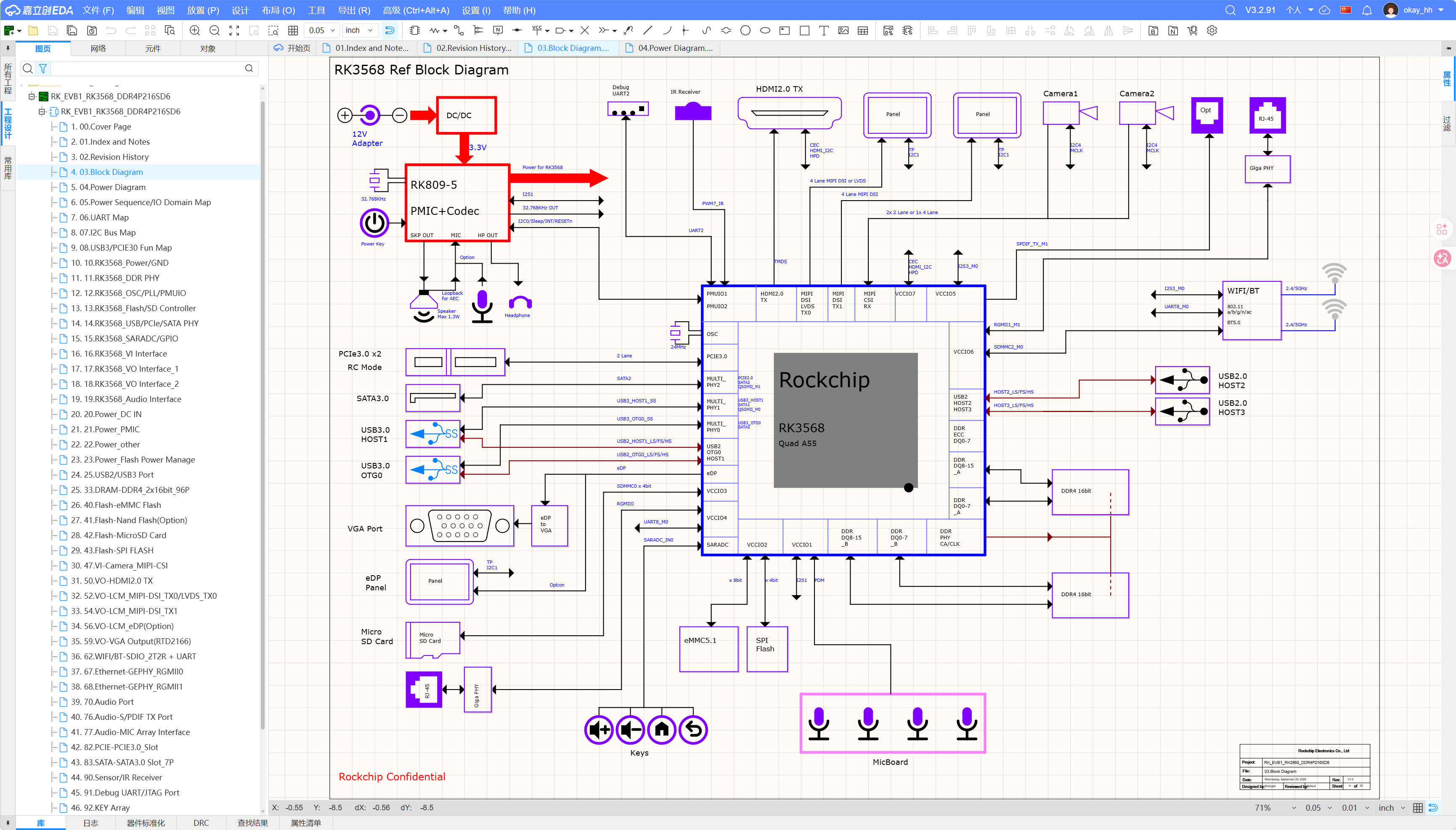

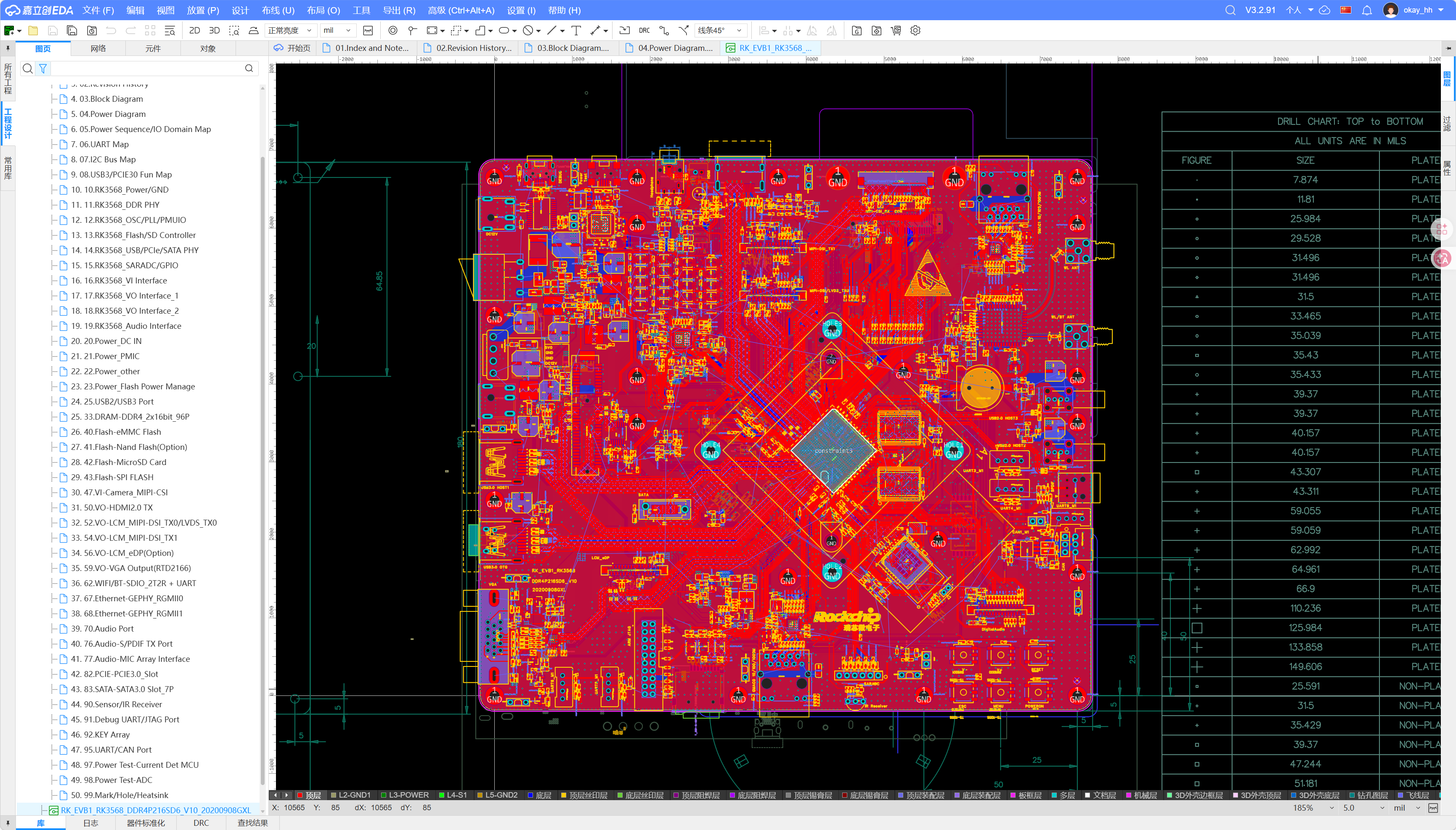

导入成功
